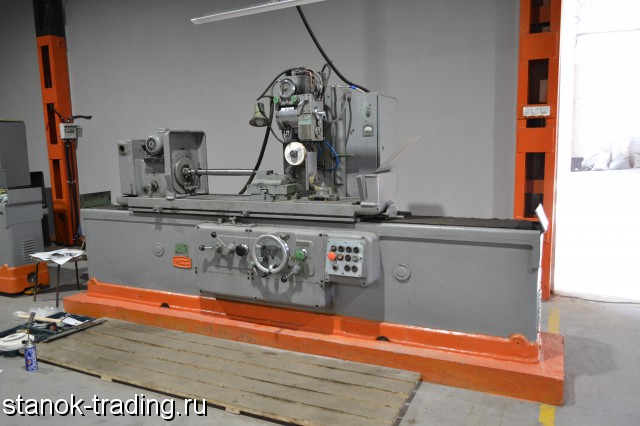

Продам Станок 3451Б шлицешлифовальный полуавтомат местонахождение Свердловская область, г.Берёзовский

Цена 130 000 р.

Станок в разукомплектованном состоянии,
максимальные габариты обработки: D125 L1000
габариты станка: 3450 х 1513 х 1900
вес: 4, 9т

Шлицешлифовальные станки гаммы 3451 предназначены для шлифования прямобочных, треугольных шлицевых валов, а также для шлифования боковых сторон эвольвентных шлицевых валов по радиусу, приближенному к эвольвенте

Станки предназначены для шлифования шлицевых валов в серийном производстве.

Принцип работы и особенности конструкции станка
Шлифование изделий производится однимкругом или блоком кругов. Боковые стороны шлица и центрирующий внутренний диаметр обрабатываются одновременно. На станке возможно также раздельное шлифование центрирующего диаметра и боковых сторон шлица.

Механизмы станков обеспечивают автоматическое деление на один зуб за двойной ход стола, автоматическую вертикальную подачу шлифовального круга за один оборот изделия, правку круга с управлением от кнопки и автоматическую правку.

Станок гидрофицирован. При помощи гидропривода осуществляются возвратно-поступательные перемещения стола, вертикальная подача шлифовального круга, правка круга и смазка направляющих стола.

Одновременная автоматическая правка круга тремя алмазами и автоматическая компенсация правки, автоматическая подача круга на врезанием быстрое вертикальное перемещение шлифовальной головки сокращают вспомогательное время на обслуживание станков.

Смазка направляющих станины и каретки осуществляется автоматически. Надежная защита направляющих от пыли и абразивных частиц и применение роликовых направляющих качения обеспечивают стабильность автоматической вертикальной подачи и долговечность службы направляющих.

Выделение гидросистемы с резервуаром для масла в отдельный агрегат и применение охлаждения масла значительно уменьшает тепловые деформации станков.

Шпиндель шлифовального круга смонтирован на подшипниках качения класса точности С и получает вращение от индивидуального электродвигателя через плоскоременную передачу.

Изменение чисел оборотов шлифовального круга осуществляется сменой шкивов.

Электроаппаратура станка размещена в подвесном шкафу и непосредственно на станке.

Защитные и блокировочные устройства обеспечивают надежную и безопасную работу на станке.

Точность обработки соответствует нормам точности шлицешлифовальных станков класса П по ГОСТ 13134—67. Чистота обработки V 7 (ГОСТ 2789—59).
