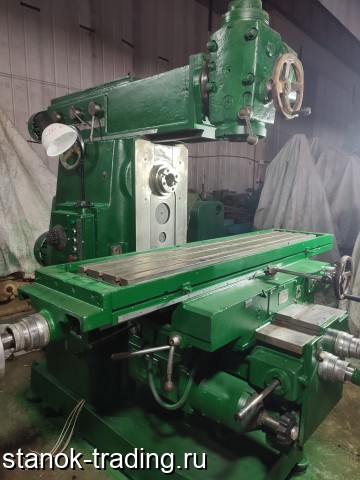

6Р83Ш станок консольно-фрезерный широкоуниверсальный продам
Производитель консольно-фрезерного станка 6Р83Ш - Горьковский завод фрезерных станков,
Широкоуниверсальный консольно-фрезерный станок 6Р83Ш предназначен для выполнения разнообразных фрезерных работ, главным образом, при изготовлении металлических моделей штампов, пресс-форм для работ в условиях серийного и единичного производства.
Преимуществом широкоуниверсальных фрезерных станков является возможность производить с одной установки обработку заготовки с разных сторон, что очень важно в инструментальном, ремонтном и опытном производствах, где установка, выверка и закрепление заготовки занимают много времени и требуют высокой квалификации рабочего.
Для обработки различного вида поверхностей, а также крупногабаритных моделей, превышающих по своим размерам габариты стола, шпиндельная головка смонтирована на выдвижном хоботе и может поворачиваться под углом в двух взаимно перпендикулярных плоскостях.
На станке предусмотрен горизонтальный шпиндель, который может быть использован при обработке плоскостей торцовыми и цилиндрическими фрезами.
Фрезерование зубчатых колес, разверток, контура кулачков и прочих деталей, требующих периодического или непрерывного поворота вокруг своей оси, производится на данных станках с применением делительной головки или накладного круглого стола.
Класс точности по ГОСТ 8-82 П
Размеры рабочей поверхности стола , мм 1600 х 400
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм 30..450
Расстояние от оси шпинделя до хобота, мм 190
Расстояние от торца шпинделя поворотной головки до стола, мм 70..570
Расстояние от оси шпинделя поворотной головки до направляющих станины (вылет), мм 250..900
Наибольшее перемещение стола продольное/поперечно е/вертикальное , мм 1000/320/420
Максимальная нагрузка на стол (по центру), кг 300
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм 0, 05
Перемещение стола на один оборот лимба продольное и поперечное, мм 6
Перемещение стола на один оборот лимба вертикальное, мм 2
Быстрый ход стола продольный/ поперечный/ вертикальный, мм/мин 3/ 3/ 1
Число ступеней рабочих подач стола 18
Пределы рабочих подач. Продольных и поперечных, мм/мин 25...1250
Пределы рабочих подач. Вертикальных, мм/мин 8, 3...416, 6
Усилие резания продольной, поперечной, вертикальной подач, Н 20, 0/ 12, 0/ 8, 0
Частота вращения шпинделя поворотной и накладной головок, об/мин 50..1600
Количество скоростей шпинделя 11
Частота вращения шпинделя, об/мин 31, 5..1600
Количество скоростей шпинделя 18
Перемещение пиноли шпинделя, мм 80
Перемещение пиноли шпинделя на одно деление лимба, мм 0, 1
Перемещение пиноли шпинделя на один оборот лимба, мм 6
Поворот головки шпинделя к станине/ от станины, град 90
Поворот головки шпинделя в продольной плоскости, град 360
Поворот накладной головки шпинделя в продольной плоскости, град 360
Эскиз конца горизонтального шпинделя по ГОСТ 836-72 3
Эскиз конца шпинделя поворотной головки по ГОСТ 836-72 4
Эскиз конца шпинделя накладной головки по ГОСТ 836-72 4
Конус шпинделя 50
Допустимый диаметр фрез при черновой обработке. Горизонтальный/ вертикальный шпиндель, мм 200/ 100
Выключающие упоры подачи (продольной, поперечной, вертикальной) есть
Блокировка ручной и механической подачи (продольной, поперечной, вертикальной) есть
Блокировка раздельного включения подачи есть
Автоматическая прерывистая подача Продольная есть
Торможение шпинделя есть
Предохранение от перегрузки (муфта) есть
Электродвигатель привода главного движения, кВт 10
Габариты мм 2680 х 2260 х 2040
Масса , кг 4500
