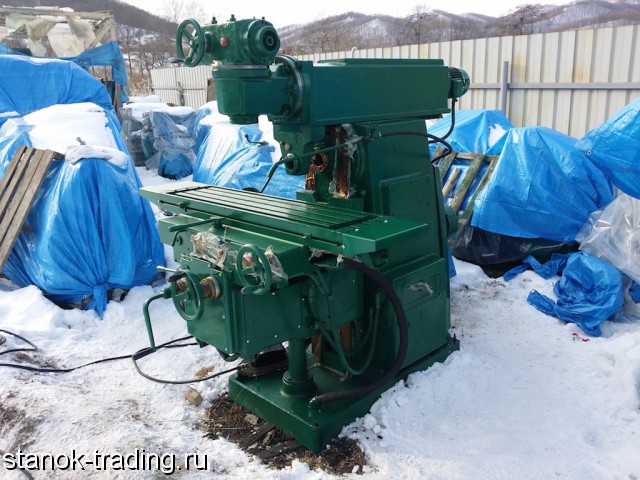

6Р82Ш станок широкоуниверсальный консольно-фрезерный.
Преимуществом широкоуниверсальных фрезерных станков является возможность производить с одной установки обработку заготовки с разных сторон, что очень важно в инструментальном, ремонтном и опытном производствах, .
Для обработки различного вида поверхностей, а также крупногабаритных моделей, превышающих по своим размерам габариты стола, шпиндельная головка смонтирована на выдвижном хоботе и может поворачиваться под углом в двух взаимно перпендикулярных плоскостях.
На станке предусмотрен горизонтальный шпиндель, который может быть использован при обработке плоскостей торцовыми и цилиндрическими фрезами.
Предусмотрена как раздельная, так и одновременная работа двумя шпинделями
Наличие механизма выборки люфта в винтовой паре продольной подачи стола позволяет производить встречное и попутное фрезерование как в простых режимах, так и режимах с автоматическими циклами.
Особенностями конструкции станка являются широкие диапазоны величин подач стола; наличие механизма замедления подачи; замедление рабочей подачи в автоматическом цикле; возможность работы в автоматических циклах, включая обработку по рамке; автоматическая смазка узлов; применение бесконтактных быстродействующих электромагнитных муфт в приводе подач; повышенная точность станка за счет расположения винта поперечной подачи но оси фрезы; возможность перемещения стола одновременно по двум и трем координатам;
Класс точности по ГОСТ 8-82 П
Размеры рабочей поверхности стола (длина х ширина), мм 1250 х 320
Наименьшее и наибольшее расстояние от торца шпинделя до стола, мм 30..450
Расстояние от оси шпинделя до хобота, мм 155
Расстояние от торца шпинделя поворотной головки до стола, мм 35..535
Расстояние от оси шпинделя поворотной головки до направляющих станины (вылет), мм 260..820
Наибольшее перемещение стола продольное механическое/ ручное, мм 800/ 800
Наибольшее перемещение стола поперечное механическое/ ручное, мм 240/ 250
Наибольшее перемещение стола вертикальное механическое/ ручное, мм 410/ 420
Максимальная нагрузка на стол (по центру), кг 250
Число Т-образных пазов Размеры Т-образных пазов 3
Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное), мм 0, 05
Перемещение стола на один оборот лимба продольное и поперечное, мм 6
Перемещение стола на один оборот лимба вертикальное, мм 2
Быстрый ход стола продольный/ поперечный/ вертикальный, мм/мин 3/ 3/ 1
Число ступеней рабочих подач стола 18
Пределы рабочих подач. Продольных и поперечных, мм/мин 25...1250
Пределы рабочих подач. Вертикальных, мм/мин 8, 3...416, 6
Усилие резания продольной, поперечной, вертикальной подач, Н 15, 0/ 12, 0/ 5, 0
Частота вращения шпинделя поворотной и накладной головок, об/мин 50..1600
Количество скоростей шпинделя 11
Частота вращения шпинделя, об/мин 31, 5..1600
Количество скоростей шпинделя 18
Перемещение пиноли шпинделя, мм 80
Перемещение пиноли шпинделя на одно деление лимба, мм 0, 1
Перемещение пиноли шпинделя на один оборот лимба, мм 6
Поворот головки шпинделя к станине/ от станины, град 45
Поворот головки шпинделя в продольной плоскости, град 360
Поворот накладной головки шпинделя в продольной плоскости, град 360
Наибольший крутящий момент на шпинделе, Н.м 1070
Конус шпинделя 50
Допустимый диаметр фрез при черновой обработке. Горизонтальный/ вертикальный шпиндель, мм 160/ 100
Выключающие упоры подачи (продольной, поперечной, вертикальной) есть
Блокировка ручной и механической подачи (продольной, поперечной, вертикальной) есть
Блокировка раздельного включения подачи есть
Автоматическая прерывистая подача Продольная есть
Торможение шпинделя есть
Предохранение от перегрузки (муфта) есть
Электродвиг привода главного движения, кВт 7, 5
Электродвиг привода шпинделя поворотной головки, кВт2, 2
Электродвиг привода подач, кВт 2, 2
Электронасос охлаждающей жидкости, кВт 0, 125
Габариты (длина х ширина х высота), мм 2470 х 1850 х 1950
Масса кг 3300
