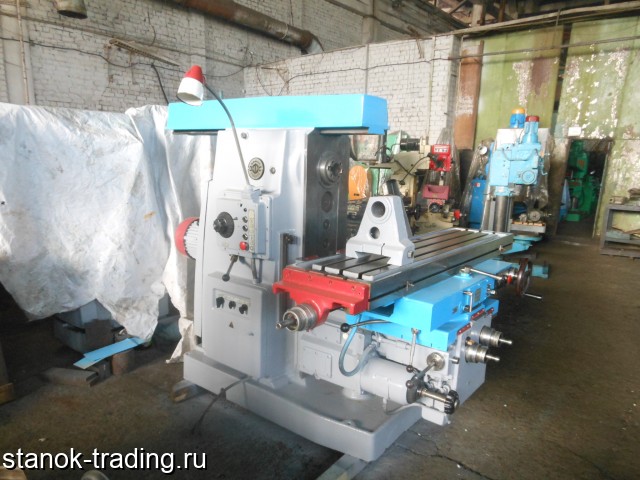

Станок горизонтально-фрезер ный консольный 6Р83
Станки модели 6р83г предназначены для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Применяются для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов.
Размеры рабочей поверхности стола, мм: 1600 х 400
Число Т-образных пазов 3
Наибольшее перемещение стола, мм:
Продольное механическое 1000
Продольное вручную 1000
Поперечное механическое 300
Поперечное вручную 320
Вертикальное механическое 340
Вертикальное вручную 350
Расстояния от торца шпинделя до стола при ручном перемещении (наименьшее – наибольшее), мм 50 – 500
Расстояние от оси шпинделя до хобота, мм 190
Наибольшая масса обрабатываемой детали, кг 300
Конус шпинделя 50
Наибольшее осевое перемещение пиноли шпинделя, мм 80
Наибольший угол поворота шпиндельной головки, град. +/-45
Двигатель привода главного движения:
Тип 4А160S4УЗ
Мощность, кВт 10, 0
Частота вращения, об/мин 1460
Габаритные размеры станка, мм (длина х ширина х высота) 2560 х 2260 х 1770
Масса станка, кг 3800
