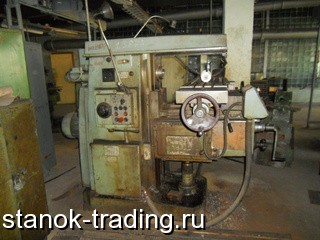

Станок горизонтально фрезерный 6Т82Г-1
Горизонтально-фрезерный консольный станок 6Т82Г предназначен для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами. Горизонтально-фрезерный консольный станок 6Т82Г применяется для обработки горизонтальных и вертикальных плоскостей, пазов, рамок, углов, зубчатых колес, спиралей, моделей штампов, пресс-форм и других деталей из стали, чугуна, цветных металлов, их сплавов и других материалов. Горизонтально-фрезерный консольный станок 6Т82Г обладает высокой жесткостью, что позволяет применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов. Горизонтально-фрезерный консольный станок 6Т82Г имеет привод большой мощности главного движения и большое тяговое усилие продольной подачи стола что позволяет производить за один проход обработку широких горизонтальных поверхностей набором цилиндрических или фасонных фрез, установленных на горизонтальной оправке.
Горизонтально-фрезерный консольный станок 6Т82Г оснащен столом, поворачивающимся вокруг вертикальной оси на угол ±45°, что обеспечивает возможность нарезания косозубых зубчатых колес, червяков и других деталей, имеющих обрабатываемую поверхность в виде спирали.
Размеры рабочей поверхности стола, мм 1250x320
Наибольшее перемещение стола, мм:
продольное 800
поперечное 320
вертикальное 420
Расстояние от оси горизонтального (торца вертикального) шпинделя до рабочей поверхности стола, мм 30-450
Расстояние от оси горизонтального шпинделя до направляющих хобота, мм 155
Пределы частот вращения основного шпинделя, мин-1: 31, 5-1600
Диапазон подач стола, мм/мин:
продольных и поперечных 12, 5-1600
вертикальных 4, 1-530
Наибольшая масса обрабатываемой детали (с приспособлением), кг 400
Мощность электродвигателей приводов, КВт:
основного шпинделя 7, 5
подач стола 3
Конус основного шпинделя по ГОСТ 30064-93 N50
Габаритные размеры станка, мм:
длина 2280
ширина 1965
высота 1690
Масса станка с электрооборудованием, кг 3050
1988 г. в.
