Продам Станок радиально -сверлильный мод. 2К550В местонахождение ул. Монтажная д.9

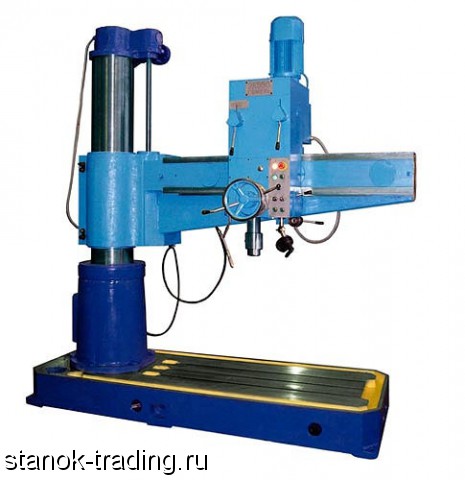

Станок радиально -сверлильный мод. 2К550В
Станок радиально-сверлильный предназначен для широкого применения в промышленности.
Благодаря техническим возможностям станка, он может применяться для обработки отверстий, как в ремонтных цехах, так и в цехах крупносерийного производства.
Станок позволяет выполнять: сверление в сплошном материале, рассверливание, зенкерование, развертывание, нарезание резьбы.
Конструктивные особенности и преимущества станка:
- простое и надежное решение механизмов коробки скоростей и подач;
- направляющие рукава и колоны термообработаны;
- отключение подачи при достижении заданной глубины сверления производится в ручном или автоматическом режиме;
- включение реверса шпинделя при достижении заданной глубины резьбы производится в ручном или автоматическом режимах;
- зажим рукава на колонне и зажим колонны в цоколе производится автоматически.
Применение на станке приспособлений и специального инструмента значительно повышает производительность станка и расширяет перечень возможных операций.
Техническая характеристика
Наибольший условный диаметр сверления, мм
в стали 45 ГОСТ 1050-88, НВ 207..229
в чугуне СЧ20 ГОСТ 1412-85
55
65
Наибольший диаметр нарезаемой резьбы в стали 45 ГОСТ 1050-88 М48
Вылет шпинделя (max/min), мм 1600/370
Обозначение конца шпинделя по ГОСТ 24644 Морзе 5 АТ6
Расстояние от нижнего торца шпинделя до рабочей поверхности плиты (max/min), мм 1600/580
Наибольшее вертикальное перемещение рукава по колонне, мм, не менее 720
Наибольшее перемещение сверлильной головки по рукаву, мм 1280
Ход шпинделя, мм: наибольший / на оборот штурвала 300 / 122, 46
Число ступеней частот вращения шпинделя 12
Пределы оборотов шпинделя, об/мин 40…1730
Число ступеней рабочих подач 9
Пределы подач шпинделя, мм/об 0, 06…1, 5
Наибольший крутящий момент на шпинделе, Нм 710
Наибольшее усилие подачи, Н 20000
Размеры рабочей поверхности плиты, мм:
длина (до фланца колонны)
ширина
1670
900
Отключение подачи при достижении заданной глубины сверления ручное,
автоматическое
Включение реверса шпинделя при достижении заданной глубины резьбы ручное, автоматическое
Зажим рукава на колонне автоматический
Зажим колонны в цоколе автоматический
Номинальная мощность электродвигателя привода главного движения, кВт 4
Класс точности станка ГОСТ 8-82 Н
Габаритные размеры станка, мм
длина
ширина
высота
2540
900
2720
Масса станка без съемных приспособлений (нетто/брутто), кг, не более 3500/4000
Габаритные размеры упаковки, мм
длина
ширина
высота
3000
1300
3000
Комплект поставки
2К52-1.89.10.000 ключ для электрошкафа – 1 шт.
007.2000.001 Ключ для сливных пробок – 1 шт.
Втулки ГОСТ 13598 Клинья ГОСТ 3025
6100-0142 – 1 шт. 7851-0012– 1 шт.
6100-0144 – 1 шт. 7851-0013– 1 шт.
6100-0146 – 1 шт. 7851-0014– 1 шт.
6100-0147 – 1 шт
Гарантийный срок.
Качество товара определяется техническими условиями Завода-изготовителя.
Гарантийный срок на товар составляет 12 месяцев со дня изготовления.
Наличие руководства по эксплуатации, а также паспорта на оборудование гарантируем при поставке оборудования.
Завод-изготовитель обязуется осуществлять гарантийное обслуживание и устранять дефекты непосредственно по месту использования товара при условии выполнения всех требований, изложенных в «Руководстве по эксплуатации» (РЭ).
Дополнительные услуги.
Поставщик имеет возможности проведения монтажа и пуско-наладочных работ. Обучение персонала, по договоренности с Заводом-изготовителем, может быть проведено на Заводе-изготовителе.
Сертификация оборудования.
Данное оборудование не подлежит обязательной сертификации. Декларация о соответствии техническим регламентам Таможенного Союза имеется.
Безопасность и охрана окружающей среды.
Станок соответствуют требованиям ГОСТ 12.2.003, ГОСТ 12.2.009, ГОСТ 12.2.049, ГОСТ 12.2.062, ГОСТ 12.2.064, ГОСТ 12.4.026, ГОСТ 12.4.040, ГОСТ 14254, ГОСТ 7599 согласно ПОТ Р М-006-97 «Межотраслевые правила по охране труду при холодной обработке металлов».
