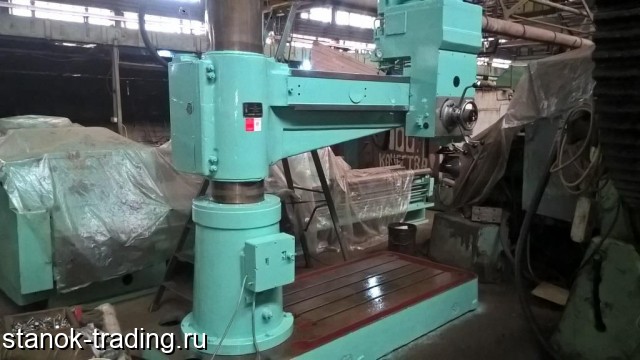

Станок радиально-сверлильный 2А554
Станки модели 2а554 предназначены для сверления, рассверливания, зенкования, развертывания, нарезания резьбы; применяется в условиях единичного и серийного производства
Диаметр сверления в стали 45 по ГОСТ 1050-38, мм 50
Диаметр сверления в чугуне СЧ по ГОСТ 1412-89, мм 63
Условный диаметр нарезаемой резьбы в стали 45 по ГОСТ 1050-38 М52х5
Условный диаметр нарезаемой резьбы в чугуне СЧ по ГОСТ 1412-89 М54х4
Расстояние от оси шпинделя до направляющей колонны (вылет), мм
наибольшее 1600
наименьшее 375
Наибольшая масса инструмента, устанавливаемого на станке, кг 15
Диаметр гильзы шпинделя, мм 90+0, 02
Обозначение конца шпинделя по ГОСТ 24644-81 Морзе 5 АТ6
Расстояние от торца шпинделя до рабочей поверхности плиты, мм
наибольшее 1600
наименьшее 450
Перемещение шпинделя, мм
наибольшее 400
на один оборот лимба 120
на одно деление лимба 1
Наибольшее перемещение сверлильной головки по рукаву, мм 1225
Наибольшее вертикальное перемещение рукава по колонне, мм 750
Наибольший угол поворота рукава вокруг оси колонны, град. 360
Скорость вертикального перемещения рукава, м/с (м/мин) 0, 023 (1, 4)
Скорость вращения отвода шпинделя, м/с (м/мин) 0, 06 (3, 5)
Пределы частоты вращения шпинделя, мин-1 18....2000
Пределы подачи шпинделя, мм/об 0, 045...5, 0
Число ступеней вращения шпинделя 24
Число ступеней рабочих подач 24
Наибольший крутящий момент на шпинделе, Н.м. 7100
Наибольшее усилие подачи, Н 20000
Суммарная мощность установленных на станке электродвигателей, кВт 8, 925
главного движения 5, 5
перемещения рукава 2, 2
гидрозажима колонны 0, 55
насоса охлаждения 0, 125
ускоренного отвода шпинделя 0, 55
Класс точности по ГОСТ 8-82 Н
Габаритные размеры, мм
длина 2850
ширина 1030
высота 3430
Масса станка без съемных приспособлений, кг 4700
