Станок специальный двухсуппортной токарно-накатной мод. РТ30102 ( замена станка КЖ1842)

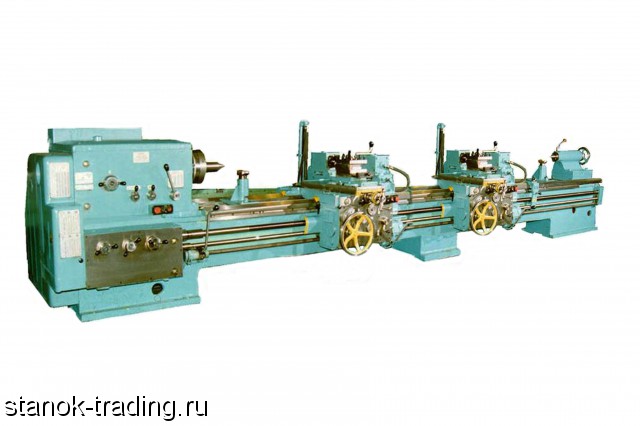

Станок специальный двух-суппортной токарно-накатной модели РТ30102 произведен на базе станка токарно-винторезного с двумя суппортами мод. 1М63Б-3 с гидростанцией, двумя накатными устройствами и технологической оснасткой.
Станок предназначен для (одновременной обработки с двух сторон) проточки и последующей накатки подступичных частей оси вагонной колесной пары РУ1 или РУ1Ш.
Обработка двух подступичных частей вагонной оси производится в центрах за одну установку в полуавтоматическом режиме.
Накатка производится двумя роликами – упрочняющим и сглаживающим, что обеспечивает высокое качество обрабатываемых поверхностей
Два накатных устройства расположены на обеих каретках справа от резцедержателя и каждый имеет привод от 2-х параллельно соединенных гидроцилиндров.
Перемещение и управление обоих суппортов осуществляется независимыми приводами от контроллера фирмы ОМРОН.
Для удобства загрузки оси на станине устанавливаются 2 механические опоры.
Гидростанция проста и компактна, смонтирована на станине и не требует дополнительного фундамента.
В части воздействия климатических факторов внешней среды станок изготавливается в исполнении УХЛ4 по ГОСТ 15150-69.
Станок должен удовлетворять требованиям безопасности согласно ГОСТ 7599-82, ГОСТ 27011-86, ОСТ2 Н00-30-87.
1. Техническая характеристика
Таблица 1.1
Наименование Значение
Основные размеры
1. Диапазон диаметров шеек, обрабатываемых накатыванием, мм
110…220
2. Наибольший диаметр обрабатываемой заготовки
над станиной, мм, не менее: 630
3.
Наибольший диаметр устанавливаемой и обрабатываемой заготовки над суппортом, мм, не менее:
Над накатными устройствами, мм;
350
240
4. Наибольшая длина обрабатываемой заготовки, мм 3000
5. Диаметр цилиндрического отверстия в шпинделе, мм,
не менее
70
6. Размер внутреннего конуса в шпинделе бабки передней Метрический 80
7. Центр в пиноли задней бабки по ГОСТ 13214-79 Морзе 6
8. Конец шпинделя бабки передней по ГОСТ12593-93 8М
9. Высота устанавливаемого резца, мм, не менее 32
10.
Количество ступеней частот вращения шпинделя
-прямого вращения 22
-обратного вращения 11
11. Пределы частот вращения шпинделя, об/мин (по заказу можем зафиксировать в двух положениях 204 и 255 об/мин) 10-1250
12. Количество ступеней рабочих подач безступенчатое
13. Пределы рабочих подач, мм/об
-продольных 0, 1 -2, 0
-поперечных 0.05-1, 0
Показатели силовой характеристики станка
16.
17. Наибольшее усилие резания Рz, кН
Наибольший крутящий момент на шпинделе передней бабки, кНм 22
3
18.
Мощность привода главного движения, кВт 15
Показатели габаритов и массы станка
19. Габаритные размеры станка вместе с электрооборудованием, мм
длина
6000
ширина 2000
высота 1550
20. Масса станка вместе с электро- гидрооборудованием, кг 8500
Показатели технического совершенства
21. Класс точности станков по ГОСТ 8-82:
Н
22. Шероховатость поверхности изделия после накатывания, Ra 0.32
2. Состав поставки.
2.1. Станок в сборе с двумя суппортами.
2.2. Накатное устройство – 2 компл.
2.3. Опора для загрузки оси – 2 шт.
2.4. Комплект роликов – 2комп.
2.5. Поводковая планшайба с удлиненным центром – 1 шт.
2.6. Гидростанция – 1 шт.
2.7. Центр вращающийся усиленный ГОСТ 13214-79 7032-0043 – 1 шт.
2.8. Руководство по эксплуатации.
