Продам Станок специальный токарно-накатной РТ30101, РТ301 местонахождение ул. Монтажная д.9

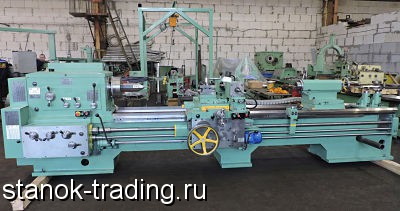

Станок специальный токарно-накатной РТ30101, РТ301

Станок специальный токарно-накатной модели РТ30101 предназначен для обработки подступичной части оси вагонной колесной пары РУ1 или РУ1Ш ГОСТ 22780-93 (ГОСТ Р 50334-92) и РУ2, РУ2Ш-ОС-В-2 (ГОСТ Р 50334-92)

обработка двух подступичных частей вагонной оси осуществляется в центрах за один установ;
накатка производится двумя роликами - упрочняющим и сглаживающим, что обеспечивает высокое качество обрабатываемых поверхностей;
накатное устройство расположено на каретке с приводом роликов от 2-х параллельно соединенных гидроцилиндров одностороннего действия;
гидростанция проста и компактна, смонтирована на станине, не требует дополнительного фундамента;
для загрузки осей на станок на станине установлены две убирающиеся опоры.

Станок после снятия накатного устройства можно использовать в эксплуатации как серийный токарно-винторезный станок.
На станках можно производить наружное точение, рас¬тачивание, сверление, обработку конусов, нарезание резьб: метрической, модульной, дюймовой, питчевой.
Техническая характеристика и жесткость станка позволяют полностью использовать возможности быстрорежущего и твердосп¬лавного инструмента при обработке как черных, так и цветных металлов.
ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА.

Наибольший диаметр устанавливаемой заготовки, мм
Над станиной 700
Над суппортом 350
Над накатным устройством 240
Наибольший диаметр обрабатываемой заготовки, мм
Токарной обработкой:
Над станиной 630
Над суппортом 350
Обработкой накатыванием до 215
Наибольшая длина обрабатываемой заготовки, мм не менее:
Токарной обработкой 3000
Обработкой накатыванием 2200
Наименьший диаметр заготовки, обрабатываемой накатыванием, мм 90
Наибольшая устанавливаемая масса заготовки, кг 2000
Конец шпинделя по ГОСТ 12593-72 8 М
Размер внутреннего конуса в шпинделе передней бабки по ГОСТ 25557-82 Метрич. 100
Центр в пиноли задней бабки по ГОСТ 13214-79 7032-0043 Морзе 6
Диаметр цилиндрического отверстия в шпинделе, мм, не менее 80
Высота устанавливаемого резца, мм, не менее 32
Диаметр ролика для накатки, мм 130
Профильный радиус ролика, мм:
Упрочняющего 15
Сглаживающего 50
Количество позиций инструмента в резцедержателе 4
Пределы частоты вращения шпинделя, об/мин 10…1250
Количество ступеней частот вращения шпинделя:
Прямого вращения 22
Обратного вращения 11
Суппорт
Наибольшее перемещение, мм, не менее
Продольное 2850
Поперечное 400
Перемещение за один оборот лимба, мм:
Продольное 200
Поперечное 5
Цена одного деления лимба при перемещении , мм:
Продольном 1
Поперечном на диаметр 0, 1
Пределы рабочих подач, мм/об:
1 ряд: продольных 0, 06…1, 00
поперечных 0, 024…0, 37
2 ряд: продольных 0, 084…1, 4
поперечных 0, 034…0, 518
Количество обрабатываемых резьб:
метрических 46
дюймовых 31
модульных 37
питчевых 30

Пределы шагов обрабатываемых резьб:
метрических 1…224
дюймовых 28…0, 25
модульных 0, 25…56
питчевых 112…0, 5
Пределы скоростей быстрых перемещений суппорта, мм/мин, не менее:
продольных 5200
поперечных 2000
Наибольшее усилие резания, Рх, допускаемое механизмом подач, кН:
продольное 6, 8
поперечное 3, 7
Наибольший крутящий момент на шпинделе, кНм 3
Габаритные размеры станка, мм, не более:
Длина 5190
Ширина 1780
Высота 1500
Масса станка, кг 6500
Характеристика электрооборудования
Количество электродвигателей на станке, шт 3
Тип электродвигателя главного движения 4АМ160S4Y3
Частота вращения, об/мин 1485
Мощность, кВт 15
Тип электродвигателя быстрых перемещений 4АМ80А4У3
Частота вращения, об/мин 1420
Мощность, кВт 1, 1
Тип электродвигателя гидростанции 4А71А4У3
Частота вращения, об/мин 1500
Мощность, кВт 0, 55
Род тока питающей сети Переменный трехфазный
Частота тока, Гц 50
Напряжение, В 380/220
Суммарная мощность установленных на станке электродвигателей, кВт 16, 65
Характеристика системы смазки
Тип насоса С12-5М-10 УХЛ4
Производительность насоса, л/мин 8, 5
Наибольшее давление, кГс/см 2, 5

Класс точности станка - Н по ГОСТ 8-82.
Вид климатического исполнения УХЛ4 по ГОСТ 15150-69
