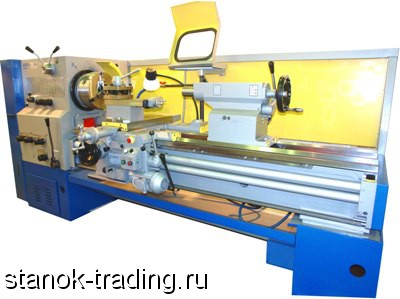

Продам Станок токарно-винторезный ГС526У местонахождение 1-й Институтский пр-д, 5, стр. 1

Предлагаем купить токарный станок ГС526У Повышенного класса точности. Цена станка ГС526У – ниже заводской.
Станок ГС526У токарно-винторезного типа реализует все токарные технологические операции, а так же некоторые сверлильные операции.
Токарно-винторезный станок ГС526У является универсальным станком и применяется в условиях мелкосерийного и единичного производства. Обеспечивает точность обработки 8-9 квалитет точности.
Технологические возможности токарно-винторезного станка ГС526У:
-определяются конструкцией станка (с выемкой или без) и РМЦ (1000 мм в базовой конструкции станка), а также отверстием в шпинделе (пруток до 50мм)
-токарные операции
• Точение
• Подрезание
• Отрезание
• точение фасонных поверхностей специальными фасонными резцами
• Расточка
-сверлильные операции:
• Сверление
• Центрование
• Зенкерование
• Резьбонарезание
• Развертывание
• Зенкование
.
Особенности токарно-винторезного станка ГС526У:
-расстояние между центрами 1000 мм, что позволяет установить заготовку пруткового типа или трубчатого для последующей ее обработки в центрах.
-литая жесткая станина обеспечивает хорошую виброустойчивость и жесткость станка.
-призматические (треугольные) формы направляющих скольжения позволяют сохранить долговечные геометрические параметры точности перемещения рабочих органов с режущим инструментом (суппортов), так как не появляется зазоры при изнашивании направляющих.
-механическое регулирование скоростей шпиндельного узла.
-электродвигатель располагается не в передней бабки, а на тумбе в станине. Такое техническое решение уменьшает вибрации, воспринимаемые от электродвигателя, на шпиндель, то есть увеличивает точность обработки.
Технические характеристики станка ГС526У
Наименование параметра ГС526У
Основные параметры
Класс точности по ГОСТ 8-82 П
Наибольший диаметр заготовки над станиной, мм 500
Наибольший диаметр заготовки над суппортом, мм 275
Наибольшая длина заготовки (РМЦ), мм 1000, 1500, 2000
Наибольшая длина обтачивания, мм
Высота центров, мм 250
Шероховатость поверхности заготовки из конструкционной стали при чистовом обтачивании, мкм, не более
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм 57
Наибольший диаметр прутка, мм
Число ступеней частот прямого вращения шпинделя 22
Частота прямого вращения шпинделя, об/мин 16..2000
Число ступеней частот обратного вращения шпинделя 22
Частота обратного вращения шпинделя, об/мин 16..2000
Размер внутреннего конуса в шпинделе по ГОСТ 13214-67 Морзе 6
Конец шпинделя по ГОСТ 12593-72 6К
Наибольший крутящий момент на шпинделе, кНм 1
Подачи
Наибольшее продольное перемещение каретки суппорта, мм 935, 1435, 1935
Продольное перемещение суппорта на одно деление лимба, мм 0, 1
Наибольшее поперечное перемещение суппорта, мм 300
Поперечное перемещение суппорта на одно деление лимба, мм 0, 05 (Л - 0, 02)
Наибольшее перемещение верхнего суппорта (резцовых салазок), мм 150
Перемещение резцовых салазок на одно деление лимба, мм 0, 05 (Л - 0, 01)
Число ступеней продольных/ поперечных подач 24
Пределы скорости продольных подач, мм/об 0, 05..2, 8
Пределы скорости поперечных подач, мм/об 0, 025..1, 4
Скорость быстрых перемещений суппорта, продольных/ поперечных, м/мин 3, 6/ 1, 8
Количество нарезаемых резьб метрических
Пределы шагов нарезаемых резьб метрических, мм 0, 5..112
Количество нарезаемых резьб дюймовых
Пределы шагов нарезаемых резьб дюймовых, число ниток на 1” 56..0, 5
Количество нарезаемых резьб модульных
Пределы шагов нарезаемых резьб модульных, модуль 0, 5..112
Количество нарезаемых резьб питчевых
Пределы шагов нарезаемых резьб питчевых, питч 56..0, 5
Предохранитель от перегрузки есть
Блокировка продольных и поперечных подач
Выключающие продольные упоры
Задняя бабка
Наибольшая длина перемещения пиноли задней бабки, мм 150
Наибольшее перемещение задней бабки, мм ±15
Центр пиноли с конусом по ГОСТ 13214 Морзе 5
Электрооборудование
Количество электродвигателей на станке 3
Электродвигатель главного привода (М1), кВт 7, 5 (11)
Электродвигатель насоса охлаждения (М3), кВт 0, 18
Электродвигатель ускоренных перемещений каретки (М4), кВт 0, 37
Суммарная мощность всех электродвигателей, кВт 8, 0 (11, 55)
Габариты и масса станка
Габариты станка (длина ширина высота) (РМЦ = 1000), мм 2800 х 1265 х 1485
Масса станка, кг 3100
