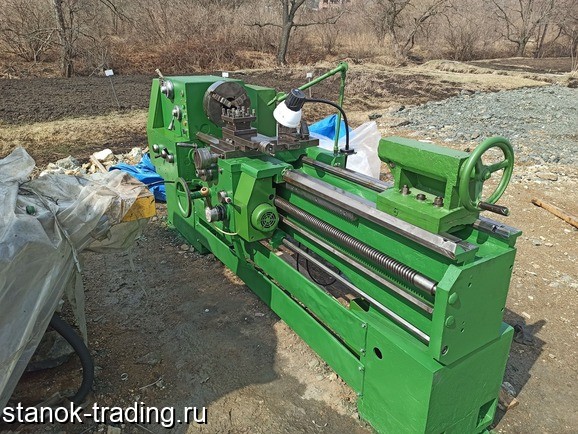

Токарно-винторезный станок тип 400 предназначен для выполнения различных токарных работ и нарезания метрической, модульной, дюймовой и питчевой резьб.
Класс точности по ГОСТ 8-82 Н
Наибольший диаметр заготовки устанавливаемой над станиной, мм 440
Наибольший диаметр заготовки обрабатываемой над суппортом, мм 230
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм 1500
Диаметр отверстия в шпинделе, мм 62
Частота вращения шпинделя в прямом направлении, об/мин 20..100; 80..400; 400..2000
Частота вращения шпинделя в обратном направлении, об/мин 20..100; 80..400; 400..2000
Количество прямых/ обратных скоростей шпинделя 21/11
Диаметр патрона, мм 250
Наибольшая длина поперечного перемещения, мм260
Скорость быстрых продольных перемещений, мм/мин 3800
Скорость быстрых поперечных перемещений, мм/мин 1900
Диапазон продольных подач, мм/об 0, 04..12
Диапазон поперечных подач, мм/об 0, 02..6
Количество подач продольных/ поперечных 120/60
Количество нарезаемых резьб - метрических 64
Количество нарезаемых резьб - модульных 64
Количество нарезаемых резьб - дюймовых 64
Количество нарезаемых резьб - питчевых 64
Пределы шагов метрических резьб, мм 0, 5..120
Пределы шагов дюймовых резьб, ниток/дюйм 60..1/4
Пределы шагов модульных резьб, модуль 0, 125..30
Пределы шагов питчевых резьб, питч диаметральный 240..1
Наибольшее перемещение резцовых салазок, мм 140
Наибольший угол поворота резцовых салазок, град ±90°
Цена деления шкалы поворота резцовых салазок, град 1°
Наибольшее сечение державки резца, мм 25 х 25
Высота от опорной поверхности резца до оси центров (высота резца), мм 30
Диаметр пиноли задней бабки, мм 70
Конус отверстия в пиноли задней бабки по ГОСТ 2847-67 Морзе 5
Наибольшее перемещение пиноли, мм 180
Величина поперечного смещения корпуса бабки, мм ±10
Электродвигатель главного привода, кВт 7, 5
Габариты мм 2935 х 1185 х 1286
Масса кг 2750
