1. Показатели заготовки, обрабатываемой на станке:
1.1 Наибольший диаметр заготовки, устанавливаемый над станиной, мм 500
1.2 Наибольший диаметр обрабатываемой заготовки над суппортом, мм, не менее 275
1.3 Длина обрабатываемой заготовки, мм, не более
- РМЦ = 1000мм 1000
- РМЦ = 1500мм 1500
- РМЦ = 2000мм 2000
2. Показатели инструмента, устанавливаемого на станке
2.2 Наибольшая высота резца, устанавливаемого на станке, мм 25
3 Показатели основных и вспомогательных движений станка
3.1 Количество скоростей шпинделя:
- прямого вращения 22
- обратного вращения 22
3.2 Пределы частот шпинделя, об/мин 16-2000
3.3 Количество подач суппорта:
- продольных 24
- поперечных 24
3.4 Пределы подач суппорта, мм/об:
- продольных 0, 05-2, 8
- поперечных 0, 025-1, 4
3.5 Пределы шагов нарезаемых резъб:
- метрических , мм 0, 5-112
- дюймовых, число ниток на 1 56-0, 5
- модульных, модуль 0, 5-112
- питчевых, питч 56-0, 5
3.6 Скорость быстрых перемещений суппорта, м/мин
- продольных 3, 6
- поперечных 1, 8
4. Показатели силовой характеристики станка
4.1 Наибольший крутящий момент на шпинделе, кНм 1
4.2 Мощность электродвигателя главного движения, кВт 7, 5 (11*)
4.3 Мощность привода быстрых перемещений, кВт 0, 37
4.4 Суммарная мощность установленных на станке электродвигателей, кВт 8, 05 (11, 55)
4.5 Суммарная потребляемая мощность станка, наибольшая, кВт 8, 62 (12, 12)
5 Показатели габарита и массы станка
Габаритные размеры станка, мм
длина: при L обработки 1000 мм 2800
1500 мм 3380
2000 мм 3380
ширина 1265
высота 1305
Масса станка (нетто/брутто), кг, не более,
при L обработки: 1000 мм 3100/3500
1500 мм 3500/3930
2000 мм 3680/4140
6 Характеристики электрооборудования
6.1 Род тока питающей сети переменный, трехфазный
6.2 Частота тока, Гц 50
6.3 Напряжение, В 380 ± 38
6.4 Напряжение цепи управления, В 24
6.5 Напряжение цепи местного освещения, В 24
Класс точности по ГОСТ 8-82 П
Примечание: 1* По заказу

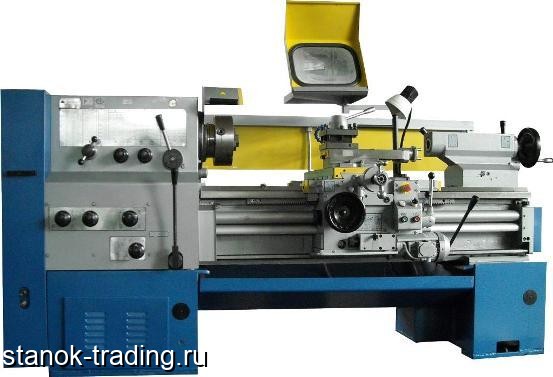

Станки предназначены для выполнения разнообразных токарных работ и для нарезания резьб: метрической, модульной, дюймовой, питчевой.
Обозначение станка модели ГС526 приобретает дополнительные индексы:
«Б1», «Б2» и т.д. – при изменении основных технических характеристик;
«У» - при оснащении станка фартуком с встроенным двигателем ускоренного перемещения и коробкой подач, обеспечивающей возможность нарезания резьбы 11 и 19 ниток на дюйм без замены сменных шестерен в коробке передач;
«С» - при оснащении станка сверлильно-фрезерным приспособлением, предназначенным для выполнения сверлильных, фрезерных работ и нарезания резьбы под разными углами на деталях, установленных на суппорте станка;
«В» - при заказе станка с увеличенным наибольшим диаметром обработки заготовки над станиной- 630мм и суппортом - 420мм;
«Г» - при заказе станка с выемкой в станине;
«Д» - при заказе станка с увеличенным наибольшим диаметром прутка, проходящего через отверстие в шпинделе 89 мм;
«Л» - при заказе станка с ценой деления лимба поперечного перемещения 0, 02мм;
«М» - при заказе станка с механизированным приводом верхней части суппорта;
«Ц» - при заказе станка с устройством цифровой индексации и преобразователями линейных перемещений;
«РЦ» - при заказе станка с устройством цифровой индексации и преобразователями линейных перемещений и с бесступенчатым регулированием частоты вращения шпинделя;
«Е» - при поставке станка, имеющего маркировку «СЕ» и соответствующего требованиям безопасности Директив ЕС.
Станки модели ГС526 выпускаются с межцентровым расстоянием (РМЦ) 1000мм, исполнения ГС526-01 с РМЦ 1500 мм, исполнения ГС526-02 с РМЦ 2000 мм, исполнения ГС526-03 с РМЦ 3000 мм.
Входит в комплект и стоимость станка
Патрон 3-х кулачковый Ш250
086.5300.000 комплект сменных зубчатых колес (для нарезания резьб, не указанных в таблице) -1 шт.:
086.5300.001 колесо зубчатое сменное Z=45; m =2;
086.5300.009 колесо зубчатое сменное Z=73; m =2;
086.5300.011 колесо зубчатое сменное Z=86; m =2;
086.5300.013 колесо зубчатое сменное Z=72; m =2;
086.5300.002 колесо зубчатое сменное Z=48; m =2;
086.5300.010 колесо зубчатое сменное Z=80; m =2.
086.6000.000 комплект инструмента – 1 шт.
086.6002.000 ключ к электрошкафу – 1 шт.
