Продам Цанговые фитинги местонахождение г.Омск 22 декабря 86

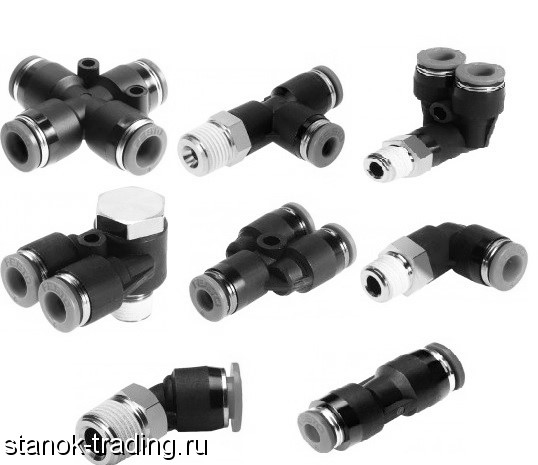

Цанговые фитинги с предназначены для фиксации пневматических пластиковых трубок из полиэтилена, полиуретана, полиамида-рилсана, нейлона и других синтетических материалов. Трубка устанавливается в фитинг и извлекается из него одной рукой.Высокая прочность, компактные размеры и установленное уплотнительное кольцо позволяют использовать фитинг в различных областях машиностроения, включая вакуумные системы. Фитинги имеют корпус из ударопрочного технополимера. Многозубчиковый цанговый зажим выполнен из нержавеющей стали и надежно фиксирует трубку в фитинге. Уплотнение трубки и резьбового соединения осуществляется при помощи колец из пербутана .
Каталог-быстроразъемные цанговые фитинги
Цанговые фитинги серий (резьба-цанга)
PC, PCF, PMF – прямой цанговый фитинг,
PB, PD – тройник-разветвитель цанговый Т-образный,
PX – тройник-разветвитель цанговый Y-образный,
PH, PL, PLL – угловой цанговый фитинг,
HVFS – фитинг цанговый с отсечным краном,
PHF– угловой фитинг, резьба-цанга,
PKB – разветвитель Т-образный, резьба - цанга (4трубки).
Цанговые фитинги серий (цанга-цанга)
PU – соединитель трубок цанговый,
PM – цанговый фитинг с монтажными гайками,
PW – тройник-переходник цанговый,
PG – переходник цанговый,
PE – тройник-разветвитель цанговый Т-образный,
PV – угловой цанговый фитинг,
PY – тройник-разветвитель цанговый Y-образный,
PZA – разветвитель крестообразный цанговый,
PLJ – угловой фитинг, цанга-трубка,
PYJ – тройник-разветвитель Y-образный, цанга-цанга-трубка,
PGJ – переходник прямой, цанга - трубка,
PEG – тройник-разветвитель цанговый Т-образный c увеличением диаметра,
PK – разветвитель цанговый для 5ти пневматических трубок.
Резьба трубная цилиндрическая
Обозначение Число ниток N
на 1" Шаг резьбы
S, mm Наружный диаметр
резьбы, мм Средний диаметр
резьбы, мм Внутренний диаметр
резьбы, мм
G1/8" 28 0, 907 9, 729 9, 148 8, 567
G1/4" 19 1, 337 13, 158 12, 302 11, 446
G3/8" 19 1, 337 16, 663 15, 807 14, 951
G1/2" 14 1, 814 20, 956 19, 754 18, 632
G3/4" 14 1, 814 26, 442 25, 281 24, 119
G7/8" 14 1, 814 30, 202 29, 040 27, 878
G1" 11 2, 309 33, 250 31, 771 30, 292
Рабочее давление: 0-0, 8 МПа;
Присоединительная резьба: M5, М6, 1/8", 1/4", 3/8", 1/2";
Внешний диаметр присоединяемой трубки: 4, 6, 8, 10, 12, 14, 16 мм
Резьбовые металлические фитинги предназначены для соединения различных элементов пневматических систем, различных переходов на внутренние или наружные резьбы с увеличением или уменьшением диаметра.
Наименование шт.
фитинг-PC6-01 41
фитинг-PC6-02 60
фитинг-PC6-03 90
фитинг-PC8-01 56
фитинг-PC8-02 56
фитинг-PC8-03 85
фитинг-PC10-01 80
фитинг-PC10-02 77
фитинг-PC10-03 89
фитинг-PC10-04 138
фитинг-PC12-02 115
фитинг-PC12-03 103
фитинг-PC12-04 152
фитинг-PC16-03 208
фитинг-PC16-04 208
фитинг-PU04 23
фитинг-PU06 24
фитинг-PU08 26
фитинг-PU10 34
фитинг-PU12 43
фитинг-PG06-04 24
фитинг-PG08-06 24
фитинг-PG10-08 32
фитинг-PG12-10 41
фитинг-PE04 36
фитинг-PE06 35
фитинг-PE08 40
фитинг-PE10 54
фитинг-PE12 64
фитинг-PL06-01 61
фитинг-PL06-02 71
фитинг-PL06-03 88
фитинг-PL06-04 140
фитинг-PL08-01 77
фитинг-PL08-02 78
фитинг-PL08-03 95
фитинг-PL08-04 154
фитинг-PL10-01 106
фитинг-PL10-02 121
фитинг-PL10-03 110
фитинг-PL10-04 159
фитинг-PL12-01 154
фитинг-PL12-02 154
фитинг-PL12-03 147
фитинг-PL12-04 147
фитинг-PB06-01 55
фитинг-PB06-02 65
фитинг-PB06-03 76
фитинг-PB06-04 116
фитинг-PB08-01 71
фитинг-PB08-02 72
фитинг-PB08-03 85
фитинг-PB08-04 128
фитинг-PB10-01 99
фитинг-PB10-02 110
фитинг-PB10-03 101
фитинг-PB10-04 138
фитинг-PB12-01 132
фитинг-PB12-02 127
фитинг-PB12-03 127
фитинг-PB12-04 134
