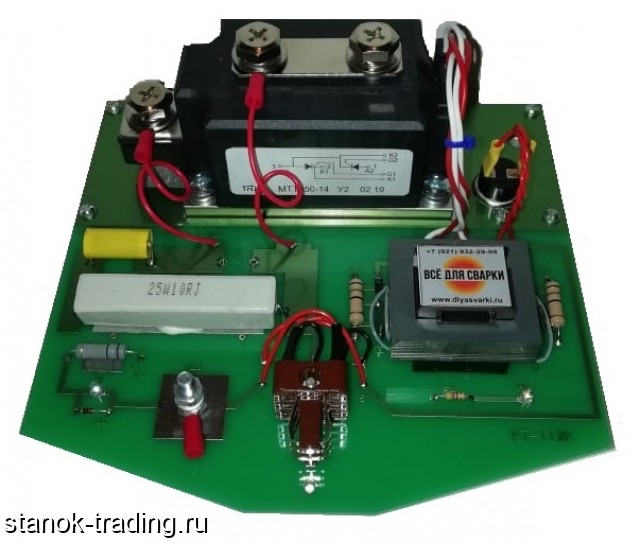

Продам Тиристорный контактор КТ - 11М местонахождение ул. Есенина
Контактор тиристорный КТ - 11М УХЛ4 (аналог устаревших КТ - 11ЖЛ) – предназначен для коммутации и фазового управления током в машинах для точечной, шовной и рельефной контактной сварки с однофазным питанием.
Контактор предназначен для подключения к сети переменного тока частотой 50 Гц напряжением 220В или 380В.
Управление контактором осуществляется от синхронных регуляторов сварки типов РКС - 502, РКС - 504, РКС - 801, выдающих на выходе однополярные симметричные импульсы с частотой, в два раза превышающей частоту сети, с параметрами:
- ток 1, 5±0, 1 А;
- напряжение 20±5 В (на сопротивлении 6, 2±5% Ом);
- длительность 200±100 мкс (на уровне не ниже 15 В).
При этом обеспечивается регулировка тока питания силового трансформатора контактной машины в пределах от 2 - 4 А до наибольшего значения, указанного ниже.
В тиристорных контакторах КТ - 07М и КТ - 11М дополнительно имеется:
- индикация прохождения импульсов управления на «поджиг» тиристоров (загорается светодиод).
C января 2012 года вместо оптронов ТО - 125 применяются импульсные трансформаторы, которые существенно повышают надежность и срок службы тиристорных контакторов.
Характеристики:
Напряжение питающей сети, В: 220.00
Частота питающей сети, Гц: 50.00
Номинальный длительный ток при температуре охлаждающей воды 30°С и расходе 3 л/мин, А
А ср.: 250.00
А эф.: 400.00
Номинальный ток, А при:
ПВ 50% и длит. имп. 0, 5 с: 500.00
ПВ 20% и длит. имп. 0, 5 с: 1 060.00
ПВ 20% и длит. имп. 0, 2 с: 1 350.00
Импульсы управления:
Напряжение (экв. нагрузка 20 Ом), В: 20±5
Длительность (на уровне 0, 7 ампл. знач.), мкс: 200±100
