Продам Продаем Токарный Винторезный станок, 1М63Б РМЦ 3000 мм

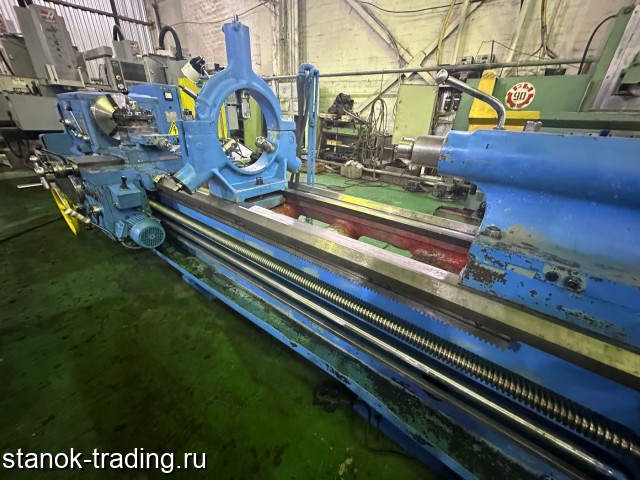

Продам Токарный Винторезный станок 1м63б, РМЦ 3000 мм. Станок с хранения, в отличном состоянии, направляющие без износа и ремонтов, в комплекте с люнетом. С проверкой при осмотре.
Технические характеристики 1м63б
Наименование параметра 163 1М63 1М63Б 1М63М 1М63Н
Основные технические данные станка
Класс точности по ГОСТ 8-82 Н Н Н Н Н/П
Наибольший диаметр заготовки обрабатываемой над станиной, мм 630 630 630 630 630
Наибольший диаметр заготовки обрабатываемой над суппортом, мм 350 350 350 350 350
Наибольший диаметр заготовки устанавливаемой над станиной, мм 700 700 700 700 700
Наибольший диаметр заготовки устанавливаемой над выемкой, мм 900 900 900 900 900
Высота центров, мм 315 315 325 315 315
Наибольший диаметр заготовки обрабатываемой в люнете, мм 20…350
Наибольшая длина устанавливаемой детали РМЦ, мм 1400 1400 3000 1500 1500
Наибольшая масса обрабатываемого изделия, кг 2000 3500
Шпиндель
Мощность привода главного движения, кВт 13 13 15 18,5 15
Частота прямого/ обратного вращения шпинделя, об/мин 10…1250
18…1800 10…1250
18…1800 10…1250
18…1800 12,5…1600 10…1250
18…1800
Диаметр отверстия в шпинделе, мм 70 70 70 80 80, 105
Центр в шпинделе по ГОСТ 13214-79 Морзе 6 Морзе 6
Конец шпинделя по ГОСТ 12593-72 8 М 11 М
Размер внутреннего конуса шпинделя по ГОСТ 25557-82 100 100, 115
Количество прямых/ обратных скоростей шпинделя 22/ 11 22/ 11 22/ 11 22/ 11 22/ 11
Наибольший крутящий момент на шпинделе, кНм 3,3 3
Торможение шпинделя есть есть есть есть есть
Подачи
Наибольшее перемещение продольное/ поперечное, мм 1260/ 400 1260/ 400 2520/ 400 1360/ 400 1350/ 400
Наибольшее перемещение резцовых салазок, мм 220 220 220 220 220
Количество подач продольных/ поперечных/ резцовых салазок 32/ 32/ 32 44/ 44/ 44 32/ 32/ 32 32/ 32/ 32 32/ 32/ 32
Пределы рабочих подач продольных/ поперечных/ резцовых салазок (1-й ряд) 0,064…1,025
0,026…0,38 0,06…1,0
0,024…0,37
0,019…0,31 0,06…1,0
0,024…0,37
0,019…0,31 0,06…1,0
0,024…0,37
0,019…0,31
Пределы рабочих подач продольных/ поперечных/ резцовых салазок (2-й ряд) 0,084…1,4
0,034…0,518
0,027…0,434 0,084…1,4
0,034…0,518
0,027…0,434 0,084…1,4
0,034…0,518
0,027…0,434
Пределы/ количество шагов метрических резьб, мм 1-192/ 56 1-192/ 56 1-224/ 47 1-224/ 46 1-224/ 47
Пределы/ количество шагов дюймовых резьб, ниток/дюйм 24-0,25/ 33 24-0,25/ 33 28-0,25/ 31 28-0,25/ 31 28-0,25/ 31
Пределы/ количество шагов модульных резьб, модуль 0,5-48/ 55 0,5-48/ 55 0,25-56/ 37 0,25-56/ 37 0,25-56/ 37
Пределы/ количество шагов питчевых резьб, питч диаметральный 96-7/8 /52 96-7/8 /52 112-0,5/ 30 112-0,5/ 30 112-0,5/ 30
Скорость быстрых перемещений продольных/ поперечных, м/мин 3,6/ 1,3 4,5/ 1,6 4,5/ 1,6 4,5/ 1,6 5,2/ 2
Наибольшее усилие резания при продольной/ поперечной подаче, кН 2,22 6,80/ 3,7
Цена деления лимба при продольном/ поперечном на диаметр перемещении, мм 1/ 0,05 1/ 0,05 1/ 0,05 1/ 0,05 1/ 0,1
Перемещение на оборот лимба при продольном/ поперечном перемещении, мм 300/ 5 300/ 5 300/ 5 300/ 5 200/ 5
Цена деления лимба при перемещении резцовых салазок, мм 0,05 0,05 0,05 0,05 0,05
Перемещение на оборот лимба при при перемещении резцовых салазок, мм 5 5 5 5 5
Задняя бабка
Наибольшее перемещение пиноли, мм 240 240 240 240 220
Электроборудование станка
Количество электродвигателей на станке 3 3 3 3 3
Электродвигатель главного движения, кВт/ об/мин 14/ 1450 13/ 1460 15/ 1460 18,5/ 1465 15/ 1465
Электродвигатель быстрых перемещений, кВт/ об/мин 1,1/ 1400 1,1/ 1400 1,1/ 1400 1,1/ 1420
Электродвигатель насоса СОЖ, кВт/ об/мин 0,12 0,12/ 2800 0,12/ 2800 0,18/ 3000
Суммарная мощность электродвигателей, кВт 16,22
Габариты и масса станка
Габариты станка (длина, ширина, высота), мм 3550 х
1740 х
1275 3530 х
1680 х
1290 4950 х
1780 х
1490 3655 х
1590 х
1420 5240 х
1780 х
1550
Масса станка, кг 3800 4300 5600 4400 5750
