Продам Токарный Винторезный станок, РМЦ 3000 мм (аналог ДИП-500, 165) 1м65

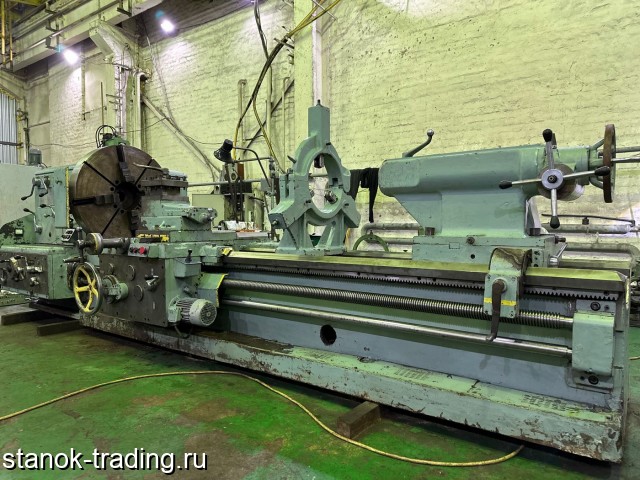

В продаже Токарный Винторезный станок 1м65 с РМЦ 3000 мм. Станок в очень хорошем состоянии, работает мягко, последние 8 лет простоял не подключенный, в комплекте с люнетом. С проверкой в работе.

Технические характеристики 1м65
Наименование параметра ДИП-500
(1д65) 165 1м65 1н65
Основные параметры
Класс точности по ГОСТ 8-82 Н Н Н, П Н, П
Наибольший диаметр обрабатываемой заготовки над станиной, мм 1000 1000 1000 1000
Наибольший диаметр обрабатываемой заготовки над суппортом, мм 620 600 600 650
Наибольшая длина заготовки (РМЦ), мм 5000 2800, 5000 3000, 5000, 8000 1000, 3000, 5000
Высота устанавливаемого резца, мм 45 х 45 50
Наибольшая масса заготовки в центрах, кг 5000 5000 5000
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм 100 85 85 128
Наибольший диаметр зажимаемого прутка, мм 80 80 120
Наибольший крутящий момент на шпинделе, кН/м 9, 5
Число ступеней частот прямого вращения шпинделя 12 24 24 24
Частота прямого вращения шпинделя, об/мин 4, 25..192 5…500 5…500 5…500
Размер внутреннего конуса в шпинделе КМ 6 100, 1:20 100, 1:20 100, 1:20
Конец шпинделя по ГОСТ 12595-72 1-15М 1-15М 2-15М
Диаметр стандартного патрона, мм 1000
Торможение шпинделя есть есть есть есть
Подачи
Наибольшее продольное перемещение суппорта РМЦ=3000, мм 2520 2710 700, 2700, 4500
Наибольшее поперечное перемещение суппорта, мм 600 600 600
Цена деления лимба при продольном перемещении, мм нет 0, 1 0, 1 0, 1
Цена деления лимба при поперечном перемещении, мм 0, 05 0, 05 0, 05 0, 05
Наибольшее продольное перемещение на оборот лимба, мм 10 50 50 50
Наибольшее поперечное перемещение на оборот лимба, мм 12 6 6 6
Число ступеней продольных подач 32 32 40
Пределы продольных подач, мм/об 0, 225..3, 15 0, 20..3, 05 0, 20..3, 05 0, 05..3, 05
Пределы поперечных подач, мм/об 0, 114..1, 6 0, 07..1, 04 0, 07..1, 04 0, 017..1, 04
Наибольшее продольное усилие резания Pz, кН 12 12 41
Наибольшее поперечное усилие резания Pх, кН 780 780
Скорость быстрых перемещений суппорта, продольных, м/мин нет 2, 16 3 3
Скорость быстрых перемещений суппорта, поперечных, м/мин нет 0, 735 1 1
Количество нарезаемых резьб метрических 22 44
Пределы шагов нарезаемых резьб метрических, мм 1..14 1…120 1…120 1…120
Количество нарезаемых резьб дюймовых 36 31
Пределы шагов нарезаемых резьб дюймовых 2..28 28… 28… 28…
Количество нарезаемых резьб модульных 13 37
Пределы шагов нарезаемых резьб модульных 0, 25..3, 5 0, 5…30 1…120 0, 5…30
Количество нарезаемых резьб питчевых нет нет нет нет
Выключающие упоры продольные нет нет
Выключающие упоры поперечные нет нет
Резцовые салазки (верхний суппорт)
Наибольшее перемещение резцовых салазок, мм 240 240 240
Цена деления лимба перемещения резцовых салазок, мм 0, 05 0, 05 0, 05 0, 05
Число ступеней подач 40
Пределы продольных подач, мм/об 0, 017..1, 04
Скорость быстрых перемещений, мм/мин 1
Наибольший угол поворота, град ±90°
Цена одного деления угла поворота, град 1°
Задняя бабка
Центр в шпинделе по ГОСТ 13214-79 Морзе 6 Морзе 5 Морзе 5
Наибольшее перемещение пиноли, мм 300 300 300
Наибольшее перемещение пиноли с установленным инструментом, мм 280
Диаметр пиноли, мм 120
Наибольшее перемещение пиноли в поперечном направлении, мм ±30 ±15
Электрооборудование
Количество электродвигателей на станке 1 3 4 3
Электродвигатель главного привода, кВт 17 22 22 22
Электродвигатель быстрого хода суппорта, кВт нет 1, 5 1, 5 1, 5
Привод насоса смазки Встроен С12-54
Насос охлаждения (помпа) ПА-22 ПА-22 0, 12
Суммарная мощность всех электродвигателей, кВт 23, 62
Габариты и масса станка
Габариты станка (длина ширина высота) РМЦ=2800, 3000, мм 8000 х 1700 х 1620 5825 х 2100 х 1760 6140 х 2200 х 1760 6140 х 2200 х 1770
Масса станка РМЦ=3000, кг 11500 12500 12800 12800
