Технические характеристики
• наибольший диаметр D обрабатываемой заготовки (детали) или высота Центров над станиной (равная 0, 5 D)
• наибольшая длина L обрабатываемой заготовки (детали)
• Класс точности станка

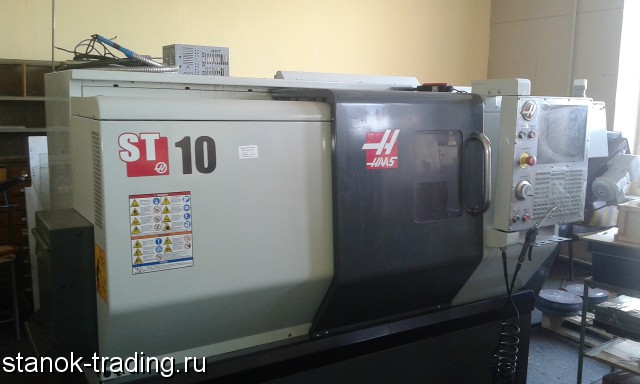

Ниже приводятся технические характеристики станка HAAS ST-10. Более подробно технические характеристики станка можно посмотреть в паспорте станка HAAS ST-10.
Наименование параметров Ед.изм. Величины
Максимальный диаметр точения над станиной мм 641
Максимальный диаметр точения над суппортом мм 413
Максимальная длинна обработки наружных поверхностей мм 336
Диаметр отверстия в шпинделе мм 59
Диаметр отверстия в тяговой гидравлической трубе мм 46
Максимальный диаметр прутка в главном шпинделе мм 44
Максимальный диаметр обрабатываемой детали с револьвером VDI мм 178
Величина рабочего перемещения по оси X мм 200
Величина рабочего перемещения по оси Z мм 356
Максимальная скорость холостый перемещений м/мин 30, 5
Максимально допустимое усилие по оси X кН 14, 68
Максимально допустимое усилие по оси Z кН 14, 68
Тип инструментального револьвера VDI
Количество позиций в револьвере 12
Сечения корпусов резцов мм 25x25
Время смены инструмента сек 0, 5
Точность позиционирования суппорта мм ±0, 0050
Повторяемость позиционирования суппорта мм ±0, 0025
Частота вращения шпинделя об/мин 6000
Максимальная мощность привода вращения главного шпинделя кВт 11, 2
Габаритные размеры станка (Д х Ш х В) мм 2921x2108x1930
Масса станка кг 2268
Цена – 2 200 000 руб Торг
