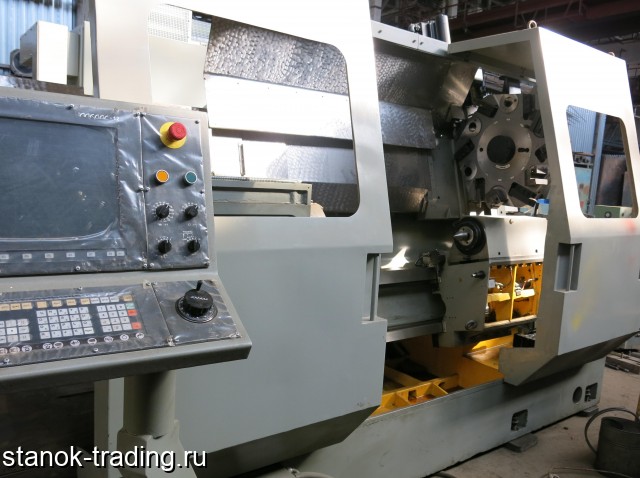

Токарный патронно - центровой полуавтомат с ЧПУ мод. 1740РФ3.31 (РМЦ =1500 мм.)
После капитального ремонта и модернизации. 1. Станок собран. Проведены предварительные испытания, показавшие, что точностные параметры станка соответствуют паспортным данным станков линейки 1740РФ3.
1. Комплектация полуавтомата
1.1. По механике:
- подшипники на шпиндели передней и задней бабок, опоры ШВП от фирм FAG (Германия) или SKF (Австрия), в остальных узлах - отечественные.
- ШВП на оси X и Z завода «МИКРОН» (Украина).
1.2. По гидравлике:
- вся аппаратура отечественная.
1.3. По электрооборудованию:
- система ЧПУ - «Микрос12Т» (Россия)
- комплектные электроприводы (серводвигатель+ частотно - регулируемый преобразователь) на оси X и Z ф. «Omron» (Япония)
- частотно - регулируемый преобразователь на главный привод ф. «Omron»
- асинхронный двигатель главного привода «Россия»
- низковольтная коммутационная аппаратура от ф. «Omron».
2. Срок поставки составит 40(Сорок) рабочих дней с момента предоплаты в размере 60% стоимости станка. Окончательный расчет - после письменного уведомления о готовности станка к отгрузке.
3. Гарантийные обязательства - 12 месяцев с момента запуска полуавтомата в произ¬водство.
4. Стоимость станка в указанной комплектации составит 6 900 000, 00руб. с учетом НДС.
Токарный обрабатывающий центр с ЧПУ мод. 1740РФ4.61 (РМЦ=2000мм). По механической части станок собран.
Станок имеет дополнительную ось - С. В револьверной головке установлены вращающиеся инструментальные шпиндели, с приводом от отдельного частотнорегулируемог о двигателя. В эти шпиндели в револьверной головке устанавливаются инструменты для сверления, фрезерования, нарезания резьбы, параллельно или перпендикулярно от оси обрабатываемой детали.
Поворот шпинделя станка при обработке деталей вращающимися инструментальными шпинделями осуществляется отдельным электродвигателем посредством червячной передачи.
1. Комплектация станка
1.1. По механике:
- подшипники на шпиндели передней и задней бабок, опоры ШВП от фирм FAG (Германия) или SKF (Австрия), в остальных узлах - отечественные.
- ШВП на оси X и Z завода «МИКРОН» (Украина). Будет установлено:
1.2. По гидравлике:
- вся аппаратура отечественная.
1.3. По электрооборудованию:
- система ЧПУ - УЧПУ NC - 210 (Россия)
- комплектные электроприводы по осям - BSD - 30, ф. «Балт - систем» (Россия)
- частотно - регулируемый преобразователь на главный привод - 22.F5.A1 R - RUDB, ф. «Балт - систем»
- асинхронный двигатель главного привода - АДЧР225, ф. «Балт - систем» (Россия)
- низковольтная коммутационная аппаратура от ф. «Omron».
2. Срок поставки составит 8 (Восемь)месяцев с момента предоплаты в размере 60% стоимости станка. Окончательный расчет - после письменного уведомления о готовности станка к отгрузке.
3. Гарантийные обязательства - 12 месяцев с момента отгрузки.
4. Стоимость станка в указанной комплектации составит 11000 000, 00руб. с учетом НДС.
Токарный патронный полуавтомат с ЧПУ мод. 1740РФ3.01 (длина детали, Lmax =400мм). 1. Предлагаемая бюджетная, но не влияющая на точность и надежность комплектация полуавтомата
1.1. По механике:
- подшипники на шпинделе, опоры ШВП от фирм FAG (Германия) или SKF (Австрия), в остальных узлах - отечественные.
- ШВП на оси X и Z завода «МИКРОН» (Украина). Будет укомплектовано:
1.2. По гидравлике:
- вся аппаратура отечественная.
1.3. По электрооборудованию:
- система ЧПУ - УЧПУ NC - 210 (Россия)
- комплектные электроприводы на оси X и Z - BSD - 30, ф. «Балт - систем» (Россия)
- частотно - регулируемый преобразователь на главный привод - 22.F5.A1R - RUDB, ф. «Балт - систем»
- асинхронный двигатель главного привода - АДЧР225, ф. «Балт - систем» (Россия)
- низковольтная коммутационная аппаратура от ф. «Omron».
1. Срок поставки составит 8 (Восемь)месяцев с момента предоплаты в размере 60% стоимости станка. Окончательный расчет - после письменного уведомления о готовности станка к отгрузке.
2. Гарантийные обязательства - 12 месяцев с момента отгрузки.
3. Стоимость станка в указанной комплектации составит 7 000 000, 00руб. с учетом НДС.
Токарный патронно - центровой полуавтомат с ЧПУ мод. 1740РФ3.31 (РМЦ =1500 мм.)
1. Предлагаемая бюджетная, но не влияющая на точность и надежность комплектация полуавтомата
1.1. По механике:
- подшипники на шпиндели передней и задней бабок, опоры ШВП от фирм FAG (Германия) или SKF (Австрия), в остальных узлах - отечественные.
- ШВП на оси X и Z завода «МИКРОН» (Украина).
1.2. По гидравлике:
- вся аппаратура отечественная.
1.3. По электрооборудованию:
- система ЧПУ - УЧПУ NC - 210 (Россия)
- комплектные электроприводы на оси X и Z - BSD - 30, ф. «Балт - систем» (Россия)
- частотно - регулируемый преобразователь на главный привод - 22.F5.A1R - RUDB, ф. «Балт - систем»
- асинхронный двигатель главного привода - АДЧР225, ф. «Балт - систем» (Россия)
- низковольтная коммутационная аппаратура от ф. «Omron».
2. Срок поставки составит 8 (Восемь)месяцев с момента предоплаты в размере 60% стоимости станка. Окончательный расчет - после письменного уведомления о готовности станка к отгрузке.
3. Гарантийные обязательства - 12 месяцев с момента отгрузки.
4. Стоимость станка в указанной комплектации составит 9 500 000, 00руб. с учетом НДС.
По желанию заказчика станки могут быть укомплектованы другими СЧПУ и приводами, а также низковольтной и гидроаппаратурой (отечественная, импортная или комбинированная комплектация).
В этом случае стоимость и срок изготовления станков корректируется в соответствии с комплектацией.
Токарные станки 16в20, 16к20, 16к25 после ремонта ( заводские нормы точности ).
