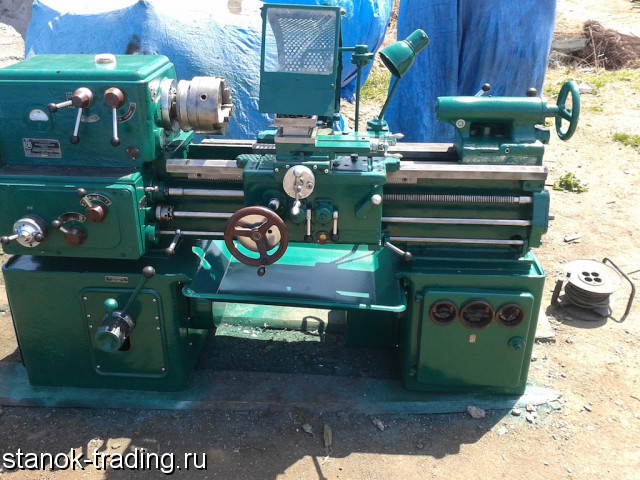

Назначение и область применения
Станок предназначен для токарной обработки сравнительно небольших деталей из различных материалов как быстрорежущими, так и твердосплавными инструментами в условиях индивидуального и серийного производства. На станке можно нарезать резцом метрические, дюймовые, модульные и питчевые резьбы.
Обрабатываемая деталь устанавливается в центрах или патроне. Привод станка осуществляется от одного электродвигателя через два клиноременных ремня и редуктор, расположенный в левой тумбе станка.
Наличие клиноременной передачи предохраняет механизмы коробки скоростей и шпиндельной бабки от динамических ударов при пуске, реверсировании и торможении.
Торможение электродвигателя привода производится постоянным током, что дает плавный и быстрый останов шпинделя без нагрева электродвигателя.
Коробка подач обеспечивает, нарезание метрической, дюймовой и модульной резьбы без применения сменных шестерен. Для нарезания точной резьбы ходовой винт может быть включен напрямую, минуя коробку подач.
Без дополнительных сменных колес на станке модели 1А616 можно нарезать резьбы повышенной точности: метрические с шагом от 0, 5 до 24 мм; дюймовые с числом ниток на 1 дюйм от 56 до 1; модульные с шагом в модулях от 0, 25 до 5, 5 мм и питчевые с шагом в питчах от 128 до 2.
Предусмотрена возможность нарезания особо точных резьб путем исключения из кинематической цепи зубчатых передач коробки подач и применения специальных прецизионных сменных зубчатых колес.
Технические характеристики станка 1А616 и 16Б16
Наименование параметра 1А616
Основные параметры
Класс точности по ГОСТ 8-82 Н, П
Наибольший диаметр заготовки над станиной, мм 320
Наибольший диаметр заготовки над суппортом, мм 180
Наибольшая длина заготовки (РМЦ), мм 710
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм 35
Наибольший диаметр прутка, мм 34
Число ступеней частот прямого вращения шпинделя 21
Частота прямого вращения шпинделя, об/мин 9...1800
Число ступеней частот обратного вращения шпинделя 21
Частота обратного вращения шпинделя, об/мин 9...1800
Размер внутреннего конуса в шпинделе, М Конус морзе 5
Конец шпинделя по ГОСТ 12593-72 6К
Подачи
Наибольшее продольное перемещение суппорта от руки, по валику, по винту, мм 670
Наибольшее поперечное перемещение суппорта от руки, по винту, мм 195
Число ступеней продольных подач
Пределы продольных рабочих подач, мм/об 0, 065...0, 91
Пределы поперечных рабочих подач, мм/об 0, 065...0, 91
Количество нарезаемых резьб метрических
Пределы шагов нарезаемых резьб метрических, мм 0, 5...24
Количество нарезаемых резьб дюймовых
Пределы шагов нарезаемых резьб дюймовых 56...1
Количество нарезаемых резьб модульных
Пределы шагов нарезаемых резьб модульных 0, 25...22
Количество нарезаемых резьб питчевых
Пределы шагов нарезаемых резьб питчевых 128...2
Электрооборудование
Количество электродвигателей на станке 2
Мощность электродвигателя главного привода, кВт 4
Тип электродвигателя главного привода А02-41-4
Мощность электродвигателя насоса охлаждения, кВт 0, 125
Насос охлаждения (помпа) ПА-22
Габариты и масса станка
Габариты станка (длина ширина высота), мм 2135 х 1225 х 1220
Масса станка, кг 1500
