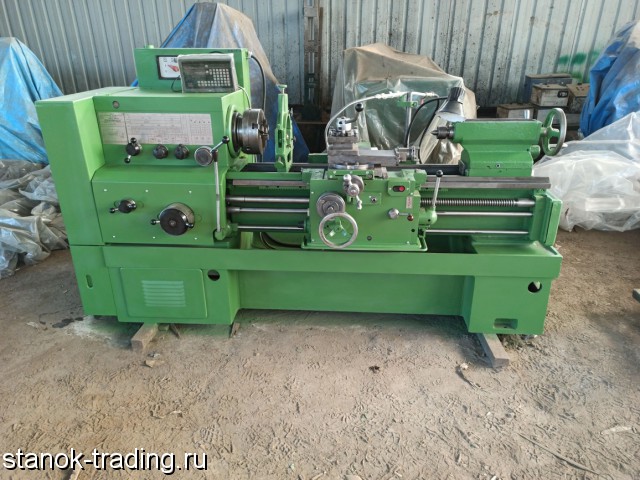

Продам ТС - 75 Станок токарно - винторезный универсальный.
Станки токарно - винторезные моделей ТС - 75 предназначены для выполнения разнообразных токарных работ. Базовая модель серии - универсальный токарно - винторезный станок 1К62Д, который является усовершенствованным прототипом хорошо зарекомендовавшего себя во многих странах мира станка 1К62, выпускавшегося ранее заводом "Красный пролетарий".
Наименование параметра ТС - 75
Класс точности по ГОСТ 8 - 82 Н
Наибольший диаметр заготовки над станиной, мм 435
Наибольший диаметр заготовки над суппортом, мм 224
Наибольшая длина заготовки (РМЦ), мм 1000
Наибольшая масса заготовки в патроне, кг 200
Наибольшая масса заготовки в центрах, кг 900
Диаметр сквозного отверстия в шпинделе, мм 55
Число ступеней частот прямого вращения шпинделя 23
Частота прямого вращения шпинделя, об/мин 12, 5..2000
Число ступеней частот обратного вращения шпинделя 12
Частота обратного вращения шпинделя, об/мин 19..2420
Размер внутреннего конуса в шпинделе, М Морзе 6
Конец шпинделя по ГОСТ 12593 - 72 6К
Наибольший крутящий момент, кНм 2
Наибольшая длина хода каретки, мм 930, 1430
Число ступеней продольных и поперечных подач 42
Пределы продольных подач, мм/об 0, 07..4, 16
Пределы поперечных подач, мм/об 0, 035..2, 08
Скорость быстрых перемещений суппорта, продольных, м/мин 4, 5
Скорость быстрых перемещений суппорта, поперечных, м/мин 2, 25
Количество нарезаемых резьб метрических 45
Пределы шагов нарезаемых резьб метрических, мм 0, 5..192
Количество нарезаемых резьб дюймовых 28
Пределы шагов нарезаемых резьб дюймовых, ниток на дюйм 24..15/8
Количество нарезаемых резьб модульных 38
Пределы шагов нарезаемых резьб модульных 0, 5..48
Количество нарезаемых резьб питчевых 37
Пределы шагов нарезаемых резьб питчевых 96..1
Количество нарезаемых резьб архимедовой спирали 5
Пределы шагов нарезаемых резьб архимедовой спирали 3/8", 7/16"
8.10
Суппорт
Цена деления лимба продольного перемещения, мм 0, 1
Наибольшее перемещение салазок, мм 140
Цена деления лимба резцовых салазок, мм 0, 05
Задняя бабка
Цена деления лимба, мм 0, 1
Размер внутреннего конуса пиноли Морзе 5
Наибольшее перемещение пиноли, мм 200
Поперечное смещение корпуса задней бабки, мм ±15
Характеристика пневмооборудования
Диаметр пневмо цилиндра, мм 200
Ход штока пневмоцилиндра, мм 32
Мощность электродвигателя главного привода, кВт 11
Габариты, мм 3182 х1210 х1500
Масса , кг 2650
