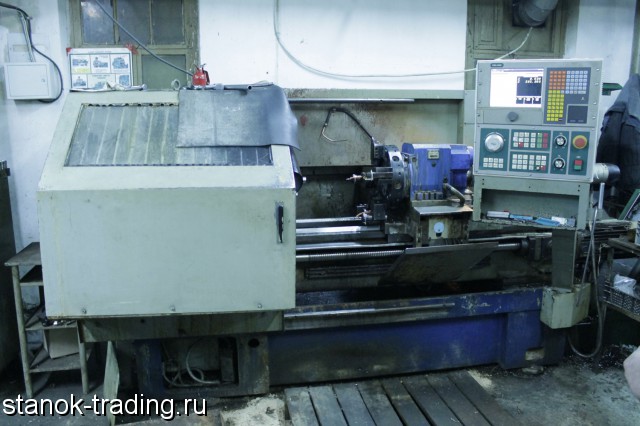

Продам Токарный станок с ЧПУ 16А20Ф3 - 800 000 рублей местонахождение ул. Рождественского 13. оф. 413

Прошел кап. ремонт в 2016 году. Новая система FMS-3000 2016 года компании ООО "Модмаш-Софт" (Нижний-Новгород), голова PRAGATI BTP-100. Есть паспорт станка.


Токарный станок с ЧПУ 16А20Ф3 предназначен для токарной обработки в автоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности по заранее составленной управляющей программе. Область применения станка: мелкосерийное и серийное производство.

Точность

Токарный станок с ЧПУ 16А20Ф3 не превышает следующие показатели по точности: отклонение от цилиндричности 7 мк, конусность 20 мк на длине 300 мм, отклонение от прямолинейности торцевой поверхности на диаметре 300 мм - 16 мк.

Особенности конструкции:

Токарный станок с ЧПУ 16А20Ф3 обладает высокопрочной чугунной станиной с термообработанными шлифованными направляющими. Это обеспечивает длительный срок службы и повышенную точность обработки. Привод главного движения, включающий главный двигатель 11 кВт и шпиндельную бабку, обеспечивает наибольший крутящий момент до 800 Нм. Высокоточный шпиндель с отверстием диаметром 55 мм позволяет обрабатывать детали из пруткового материала. Зона обработки оснащена 8-ми позиционной револьверной головкой. Надежная защита шарико-винтовых пар обеспечивает долговечность работы механизмов перемещения по координатам X и Z. Станок оснащен системой ЧПУ НС-31.

Технические характеристики Параметры
Диаметр обработки над станиной, мм 500
Диаметр обработки над суппортом, мм 200
Наибольшая длина обработки, 6-позиционная головка, мм 900
Наибольшая длина обработки, 8-позиционная головка, мм 750
Наибольшая длина обработки, 12-позиционная головка, мм 850
Наибольшая длина обработки в центрах, мм 1000
Диаметр цилиндрического отверстия в шпинделе, мм 55
Наибольший поперечный ход суппорта, мм 210
Наибольший продольный ход суппорта, мм 905
Максимальная рекомендуемая скорость продольной рабочей подачи, мм 2000
Максимальная рекомендуемая скорость поперечной рабочей подачи, мм 1000
Количество управляемых координат, шт. 2
Количество одновременно управляемых координат, шт. 2
Дискретность задания перемещения, мм 0, 001
Пределы частот вращения шпинделя, мин-1 20 - 2500
Скорость быстрых перемещений суппорта - поперечного, мм/мин 2 400
Максимальная скорость быстрых продольных перемещений, мм/мин 15000
Максимальная скорость быстрых поперечных перемещений, мм/мин 7500
Количество позиций инструментальной головки 8
Мощность электродвигателя главного движения, кВт 11
Класс точности по ГОСТ 8-82 П
Габаритные размеры станка (Д х Ш х В), мм 3700 × 2260 × 1650
Масса станка, кг 4000


Управление

Программа перемещений инструмента, управление главным приводом и вспомогательные команды вводятся в память системы управления с клавиатуры пульта оператора, а так же с кассеты внешней памяти и могут корректироваться с пульта оператора ЧПУ с визуализацией на панели цифровой индикации.

Станина

Токарный станок с ЧПУ 16А20Ф3 имеет массивное основание с окном для схода стружки и проем для установки транспортера стружки. Станина имеет коробчатую форму с поперечными ребрами П-образной формы и закаленные шлифованные направляющие. На станине установлены шпиндельная бабка, каретка, привод продольной и поперечной подач, задняя бабка.

Автоматическая инструментальная головка

Токарный станок с ЧПУ 16А20Ф3 оснащается 6-позиционной автоматической универсальной головкой с горизонтальной осью поворота. Головка имеет инструментальный диск на 6 радиальных и 3 осевых инструмента (6-позиционная).
