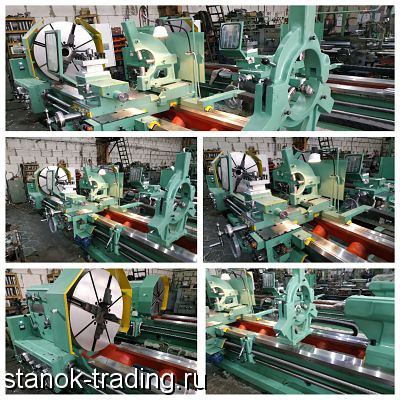

Токарно - винторезный станок (1Н65, 1М65, 165, ДИП500) РМЦ 5000мм.
предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
ОСОБЕННОСТИ КОНСТРУКЦИИ:
• жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки;
• 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
• частота обратного вращения шпинделя в 1, 3 раза выше чем прямое, что сокращает время обработки резьб;
• точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
• коробка подач обладает высокой жесткостью кинематической цепи, имеет 2е электромагнитные муфты дистанционного переключения подач без остановки станка;
• все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
• ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО мод. 1Н65 (1М65)
Наименование параметров 1Н65 (1М65)
Наибольший диаметр заготовки устанавливаемой и обрабатываемой, мм:
над суппортом, мм 650
над выемкой в станине, мм 1400*
Наибольшая длина обрабатываемой заготовки, мм 1000, 3000, 5000, 6000, 8000, 10000, 12000
Длина выемки в станине от зеркала патрона, мм 390
Размер конца шпинделя передней бабки по DIN 2-15М
Количество ступеней частот вращения шпинделя 24
Диаметр цилиндрического отверстия в шпинделе, мм 128
Пределы частот вращения шпинделя, об/мин 5 – 500
Пределы рабочих подач, мм/об.:
продольных, мм/об 0, 06 - 2, 42
(0, 6 - 19, 36***)
поперечных, мм/об 0, 022 - 0, 88
(0, 022 - 7, 04***)
резцовых салазок, мм/об 0, 022 - 0, 88
(0, 022 - 7, 04***)
Пределы шагов нарезаемых резьб:
метрических, мм 1 – 96
дюймовых, ниток/дюйм 24 - 0, 25
модульных, модуль 0, 5 – 24
питчевых, питч диам. 96 – 1
Ускоренное перемещение суппорта, м/мин:
продольное 3
поперечное 1
Мощность главного привода, кВт 15
Наибольший вес обрабатываемой детали в центрах, кг 10000, 8000
Мощность главного привода, кВт 22
Масса, кг 9850, 12800, 15750, 16140, 17730, 20300, 23500
Габариты:
длина, мм 4100, 6140, 8180, 9190, 11380, 13210, 15210
ширина, мм 2200
высота, мм 1770, 1880
