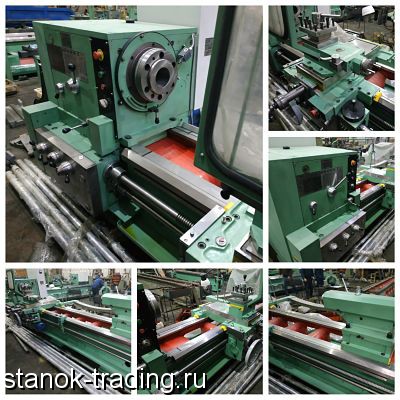

Продам Токарно- винторезный станок мод.16Р40 РМЦ 3000мм с частотным регулированием местонахождение ул. Монтажная д.9
Токарно- винторезный станок мод.16Р40 РМЦ 3000мм с частотным регулированием
Станок предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Высокая мощность привода и жесткость токарного станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
ОСОБЕННОСТИ КОНСТРУКЦИИ 16Р40:
жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки; 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности;
• частота обратного вращения шпинделя в 1, 3 раза выше чем прямого, что сокращает время обработки резьб;
• точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
• коробка подач обладает высокой жесткостью кинематической цепи;
• все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
• ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
• ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО 16Р40
Характеристика 16Р40
Наибольший диаметр устанавливаемой заготовки, мм
— над станиной 840
— над суппортом 490
— над выемкой в станине 1070*
Наибольший диаметр обрабатываемой заготовки, мм
— над станиной 800
— над суппортом 490
Наибольшая длина обрабатываемой заготовки, мм 750; 1500; 2000; 3000; 4000; 5000; 8000; 10000
Длина выемки в станине от торца фланца шпинделя, мм 450*
Наибольший вес устанавливаемой заготовки, кг 3500
Высота резца, устанавливаемого в резцедержателе, мм 40
Размер конца шпинделя передней бабки по DIN 11М
Внутренний конус в шпинделе бабки шпиндельной (метрический) 115
Количество ступеней частот вращения шпинделя 22
Диаметр цилиндрического отверстия в шпинделе, мм 105
Пределы частот вращения шпинделя, об/мин 10—1250
Пределы рабочих подач, мм/об
— продольных 0, 033—5, 6
— поперечных 0, 013—2, 064
— резцовых салазок 0, 013—2, 064
Пределы шагов нарезаемых резьб
— метрических, мм 1—224
— дюймовых, ниток/дюйм 28—0, 25
— модульных, модуль 0, 25—56
— питчевых, питч диам. 112—0, 5
Ускоренное перемещение суппорта, мм/мин
— продольное 5200
— поперечное 2000
Наибольшее усилие резания, кН 20
Наибольший крутящий момент на шпинделе, кНм 3
Мощность главного привода, кВт 18, 5
Габаритные размеры (вместе с электрооборудованием), мм
— длина 3000; 3740; 4230; 5240; 6240; 7240; 10300; 12420
— ширина 1860
— высота 1625
Масса, кг 4450; 5200; 5400; 6200; 7400; 9350; 11900; 13300
* — для токарных станков с ГАПом.
Стандартное оборудование станка 16Р40
• люнет неподвижный (диам. 20-350 мм) (Кроме станков с РМЦ 750 мм);
• люнет подвижный (диам. 20-150 мм);
• патрон четырехкулачковый диам. 800 мм или диам. 630 мм;
• патрон трехкулачковый диам. 400 или 315 мм.
Оборудование станка 16Р40 за отдельную плату
• люнет неподвижный (диам. 20-160 мм, диам. 300-500 мм);
• резьбоуказатель;
• конусная линейка;
