Станок предназначен для токарной обработки в полуавтоматическом режиме наружных и внутренних поверхностей деталей типа тел вращения со ступенчатым и криволинейным профилем различной сложности. По заказу станок может оснащаться системой ЧПУ и электроприводами, как отечественного производства (NC-210), так и производства зарубежных фирм Siemens, Fanuc и др. Область применения станка: мелкосерийное и серийное производство.

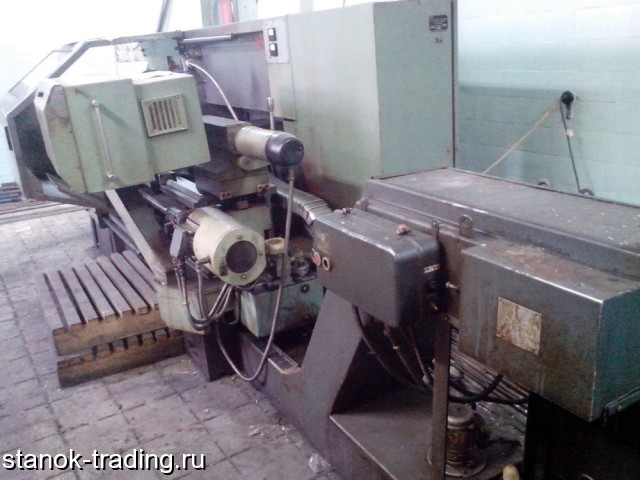

16А20Ф3С39
Класс точности по ГОСТ 8-82 П
Наибольший диаметр изделия, устанавливаемого над станиной 500
Наибольший диаметр обрабатываемой заготовки, мм:
над станиной 320
Наибольший диаметр обрабатываемого изделия над суппортом, мм 200
Наибольшая длина обрабатываемого изделия, в зависимости от применяемой инструментальной головки:
- при 6-позиционной головке 900
- при 8-позиционной головке 750
- при 12-позиционной головке 850
Наибольшая длина устанавливаемого изделия в центрах, мм 1000
Диаметр цилиндрического отверстия в шпинделе, мм 55
Наибольший ход суппорта:
- поперечный 210
- продольный 905
Максимальная рекомендуемая скорость рабочей подачи:
- продольной 2000
- поперечной 1000
Количество управляемых координат 2
Количество одновременно управляемых координат 2
Точность позиционирования 0, 01
Повторяемость 0, 003
Диапазон частот вращения шпинделя 20. . . 2500
Максимальная скорость быстрых перемещений:
- продольных 15
- поперечных 7, 5
Мощность двигателя главного движения, кВт 11
Габаритные размеры станка без отдельно стоящего шкафа, мм 3700х2260х1700
Габаритные размеры станка с отдельно стоящим шкафом УЧПУ, мм 3700х3000х2145
Масса станка без шкафа - со шкафам, кг 4000 - 4150
