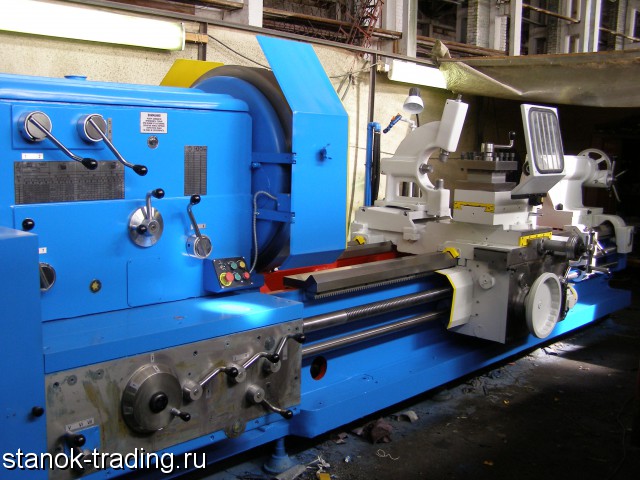

Токарно-винторезный станок 1М63Н (1М63) предназначен для выполнения разно-образных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых.
Высокая мощность привода и жесткость станка, широкий диапозон частоты враще-ния шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов.
Особенности конструкции токарного станка 1М63:
• жесткость, виброустойчивость и температурная стабильность конструкции позво-ляют получать необходимую точность обработки;
• 2х призменные направляющие станины в сочетании с высокой надежностью дру-гих узлов обеспечивают длительный срок эксплуатации станка с сохранением пер-воначальной точности;
• частота обратного вращения шпинделя в 1, 3 раза выше чем прямое, что сокращает время обработки резьб;
• точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте;
• коробка подач обладает высокой жесткостью кинематической цепи, имеет 2е элек-тромагнитные муфты дистанционного переключения подач без остановки станка;
• все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы;
• ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке.
Технические характеристики токарно-винторезного станка 1М63
Характеристика Значение
Наибольший диаметр заготовки:
устанавливаемой над станиной, мм 700
обрабатываемой над станиной, мм 630
обрабатываемой над суппортом, мм 350
Наибольшая длина обрабатываемой заготовки, мм 3000
Диаметр цилиндрического отверстия в шпинделе, мм 105
Фланцевой конец шпинделя по DIN 11М
Количество ступеней частот вращения шпинделя 22
Пределы частот вращения шпинделя, об/мин 10 - 1250
Величина подач:
продольных, мм/об 0, 06 - 1, 4
поперечных, мм/об 0, 024 - 0, 518
резцовых салазок, мм/об 0, 019 - 0, 434
Величина шагов нарезания резьб:
метрических, мм 1 - 224
дюймовых, ниток/дюйм 28 - 0, 25
модульных, модуль 0, 25 - 56
питчевых, питч диам. 112 - 0, 5
Ускоренное перемещение суппорта, м/мин:
продольное 5, 2
поперечное 2
Мощность главного привода, кВт 15
Наибольший вес обрабатываемой детали в центрах, кг 3500
Масса 1М63Н (1М63), кг 5750
Габариты:
длина, мм 5250
ширина, мм 1780
высота, мм 1550
