Продам Токарно-винторезный- (трубообрабатывающий ) станок мод. СА564С150Л-02 местонахождение 127473, город Москва, ул. Краснопролетарская, д. 16, стр. 1, помещение I, этаж 5, комната 35.

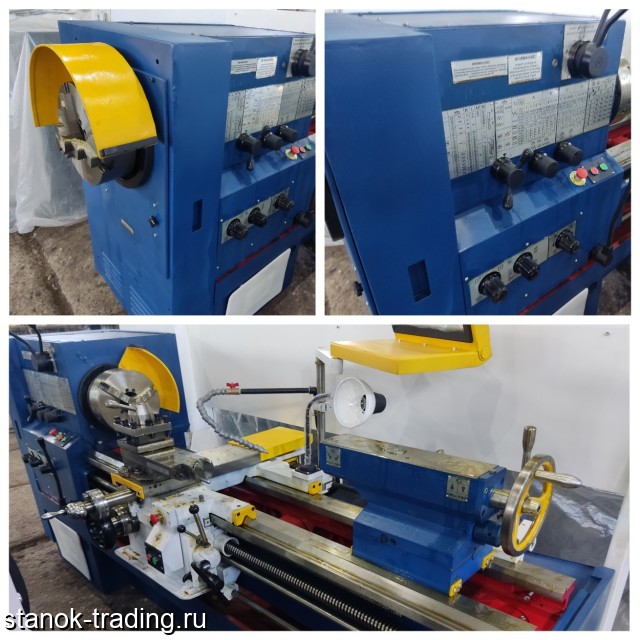

Токарно-винторезный- (трубообрабатывающий ) станок мод. СА564С150Л-02
Станки токарно-винторезные универсальные повышенной точности моделей СА564 предназначены для выполнения самых разнообразных токарных работ, в т.ч. по обработке труб, а также для нарезания метрической, дюймовой и питчевой резьб.
Отверстие в шпинделе 90мм., два патрона ф.315мм., конусная линейка
Станки СА564 предназначены для обработки длинных деталей типа трубы или прутка. При большой длине в центрах используются подвижные или неподвижные люнеты.
Наименование параметра СА564
Основные параметры станка
Наибольший диаметр заготовки обрабатываемой над станиной, мм 500
Наибольший диаметр заготовки обрабатываемой над суппортом, мм 290
Наибольший диаметр заготовки обрабатываемой над выемкой (Г), мм 700
Наибольшая длина устанавливаемой детали (РМЦ), мм 1500
Наибольшая масса обрабатываемого изделия в центрах, кг 1300
Наибольшая масса обрабатываемого изделия в патроне, кг 300
Наибольшая диаметр сверла для серления в стали, мм
Шпиндель
Конец шпинделя К6 ГОСТ 12593
Диаметр шпиндельного фланца, мм 290
Центр в шпинделе с конусом Метрический 100
Диаметр отверстия в шпинделе, мм 90
Частота вращения шпинделя, об/мин 16..1600
Количество прямых и обратных скоростей шпинделя 22
Наибольший крутящий момент на шпинделе, кНм 1
Суппорт. Подачи
Наибольшее перемещение продольного суппорта, мм
Наибольшее перемещение поперечного суппорта, мм
Цена деления лимба поперечного суппорта, мм 0, 05
Наибольшее перемещение резцовых салазок, мм 150
Диапазон продольных подач, мм/об 0, 05..2, 8
Диапазон поперечных подач, мм/об 0, 025..1, 4
Количество продольных/ поперечных подач
Скорость быстрых перемещений продольных/ поперечных, м/мин 3, 8/ 1, 9
Пределы шагов метрических резьб, мм 0, 5..112
Пределы шагов модульных резьб, модуль 0, 5..112
Пределы шагов дюймовых резьб, ниток/дюйм 56..0, 5
Пределы шагов питчевых резьб, питч диаметральный 56..0, 5
Задняя бабка
Наибольшее перемещение пиноли задней бабки, мм 150
Центр пиноли задней бабки Морзе 5
Цена деления либа перемещения пиноли задней бабки, мм 0, 1
Электрооборудование
Электродвигатель главного привода, кВт 11
Электродвигатель ускоренных перемещений, кВт
Электродвигатель СОЖ, кВт
Суммарная мощность установленных на станке электродвигателей, кВт
Габариты и масса станка
Габариты станка (длина ширина высота), мм 3380 х 1295 х 1575
Масса станка, кг 3600
