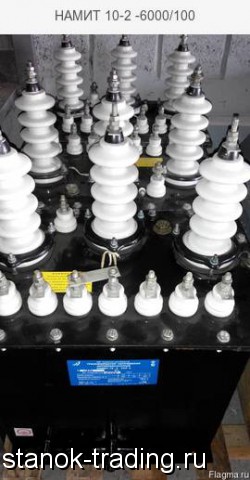

КМА Электромаш ООО поставим из наличия трансформаторы напряжения НАМИТ 10 - 2 - 6000/100 .
Трансформатор напряжения антирезонансный типа НАМИТ - 10 - 2 является масштабным преобразователем, предназначен для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических сетях 6 и 10 кВ переменного тока промышленной частоты с изолированной нейтралью или заземлённой через дугогасящий реактор. Трансформатор НАМИТ - 10 - 2 устанавливается в шкафах КРУ(Н) и в закрытых РУ промышленных предприятий.
Трансформатор напряжения НАМИТ - 10 - 2, изготавливается в климатическом исполнении «УХЛ» и категории размещения «2» по ГОСТ 15150 - 69.
Устройство трансформатора
Трансформатор представляет собой соединённые конструктивно в единое целое два трансформатора напряжения:
ТНКИ - трансформатор напряжения контроля изоляции, трёхобмоточный, первичные обмотки которого включены по схеме «звезда», предназначен для питания цепей измерительных приборов учёта электрической энергии, для цепей защиты и контроля изоляции;
ТНП - трансформатор нулевой последовательности, двухобмоточный, первичная обмотка которого включена в нейтраль ТНКИ и заземлена, вторичная обмотка замкнута. Трансформатор предназначен для защиты трансформатора ТНКИ от повреждения при однофазных замыканиях.
НАМИТ - 10 - 2 имеет два магнитопровода двухстержневые броневого типа, собранные из пластин электротехнической стали. На стержнях магнитопроводов расположены слоевые обмотки с изоляцией.
Магнитопроводы с обмотками соединены между собой с помощью ряда конструктивных элементов в единую конструкцию и представляют собой активную часть трансформатора, которая помещается в бак с трансформаторным маслом.
Бак трансформатора сварен из листовой стали. Каждый трансформатор имеет пломбу, препятствующую разборке трансформатора, расположенную на одном из болтов, крепящих крышку к раме бака. Пломба подтверждает пригодность трансформатора напряжения к работе в качестве измерительного.
Масса трансформатора не более 110 кг.
