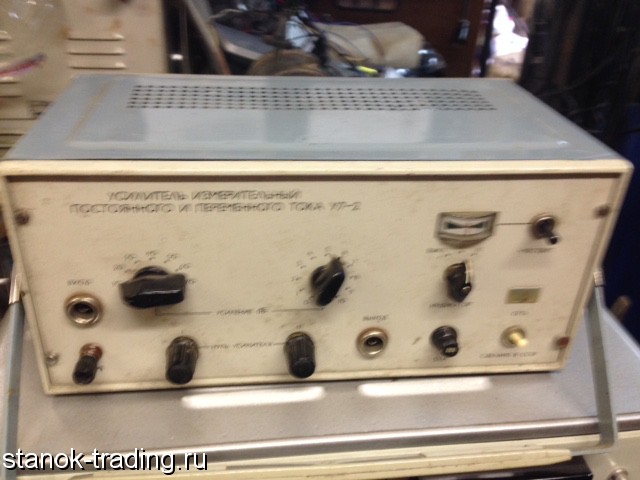

Продам Усилитель У7-2 местонахождение 142450 Московская обл., Ногинский р-он, г. Старая Купавна, ул. Магистральная, Коэмз
КОЭМЗ продает:
У7-2 усилитель измерительный постоянного и переменного тока предназначен для усиления слабых сигналов, содержащих спектры звуковых и инфразвуковых частот.
Прибор У7-2 построен по схеме с непрерывной автоматической компенсацией дрейфа. Основой его является усилитель, состоящий из трех каскадов. Сигнал для компенсации дрейфа формируется путем сравнения входного сигнала и части сигнала после 2-го усилительного каскада.
Выделенный сигнал, обусловленный дрейфом, модулируется, усиливается, выпрямляется, фильтруется и вводится во входной каскад основного усилителя в противофазе с напряжением дрейфа. Сравнение, модуляция и демодуляция компенсирующих сигналов осуществляется с помощью вибропреобразователя.
На верхних частотах делитель имеет коррекцию частотной характеристики. Усилитель У7-2 состоит из трех ступеней усиления с непосредственной связью, каждая из которых охвачена глубокой отрицательной обратной связью. Усиление 1-го каскада 20 дБ, а 2-го и 3-го 30 дБ.
Технические характеристики У7-2:
Диапазон частот — от 0 кГц до 20 кГц.
Диапазон измерения модуля коэффициента передачи — от 10 дБ до 80 дБ ступенями через 1 дБ.
Абсолютная погрешность измерения модуля коэффициента передачи:
— 0, 45 дБ на частотах — от 0 кГц до 10 кГц;
— 0, 9 дБ на частотах — от 10 кГц до 20 кГц.
Выходное напряжение — 10 В.
Коэффициент гармоник — 0, 5% на частоте 1000 Гц.
Входное сопротивление — 1 МОм.
Входная емкость — 70 пФ.
Входной делитель усилителя У7-2 позволяет изменить пределы усиления от 50 до 10 дБ, ступенями через 10 дБ.
Погрешность модуля коэффициента передачи на каждые ±10° С — ±0, 2 дБ.
Питание от сети переменного тока частотой 50±0, 5 Гц, напряжением 220±22 В.
Потребляемая мощность — 30 В·А.
Габаритные размеры — 385
