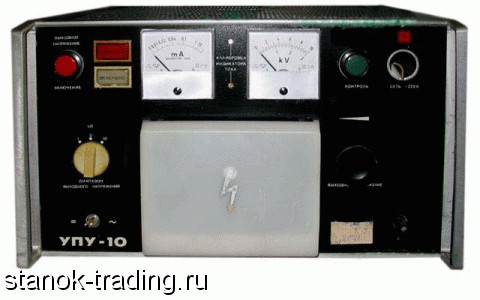

Универсальная пробойная установка УПУ-10 предназначена для испытания изоляции электротехнического оборудования и материалов переменным синусоидальным напряжением частотой 50 Гц, регулируемом в пределах 0-10 кВ. Применяется в электротехнике и энергетике, машиностроении, вагонном депо. Благодаря повышенному выходному току установка может быть использована для испытания на переменном напряжении изоляции обмоток крупных электрических машин.
Основные технические характеристики прибора:
Выходное напряжение: переменное и постоянное, плавно регулируемое в пределах: от 0 до 1 кВ, от 0 до 3 кВ, от 0 до 10 кВ.
Выходной ток (ток утечки изоляции): постоянный и переменный, номинальный выходной ток: 1 мА.
При работе свыше 1 с прибор допускает протекание выходного тока до 10 мА.
Ток срабатывания защиты: 40-100 мА.
Время пропадания выходного напряжения, тока (срабатывание защиты) при электрическом пробое и токе утечки превышающем 100 мА: 1 с.
Мощность выходного трансформатора: 1 кВт.
Потребляемая мощность на холостом ходу и при выходном напряжении 10 кВ: менее 650 Вт.
Пульсации при постоянном выходном напряжении 10 кВ и холостом ходу: 5 % от выходной величины от пика до пика.
Установка УПУ-10 может обеспечить испытание радиоэлектронного оборудования на соответствие требованиям.
