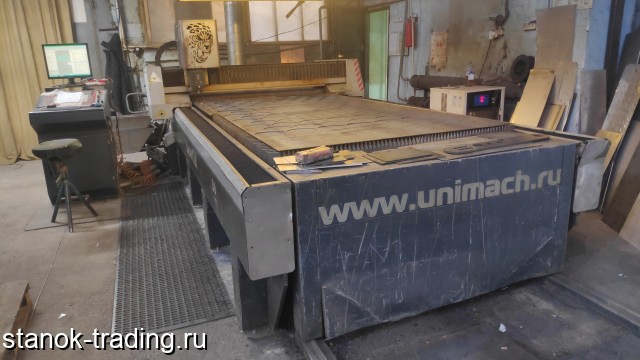

Продам Установка лазерного раскроя металла LaserCut FO3015-1.0PRF Unimach местонахождение Набережная Обводного канала, дом 148, к. 2Д
Информация о станке
В рабочем состоянии, б/у.
Оптоволоконный, 1квт, раб среда: кислород/воздух.
Ввод в эксплуатацию: июль 2011года.
Обрабатываемые материалы:
- сталь (до 10мм)
- нержавеющая сталь (до 5мм)
- алюминий (до 4мм)
- латунь (до3мм)
Габаритные размеры и вес станка (не более)
длина/ширина/высота – 4600/2530/1715(мм)
паллета длина 3200мм, высота 855мм.
вес – не более 4300кг.
стойка – длина 750, ширина 600.
чиллер – длина 750, ширина 510.
Рабочий диапазон
Зона обработки - стол, мм: 3000х1500;
Автоматическая выдвижная паллета на рельсах.
Максимальная распределенная нагрузка на стол, кг: 1000;
Параметры точности станка (с датчиками обратной связи)
Точность позиционирования по осям X, Y, Z мм: ±0, 1;
Повторяемость позиционирования по осям X, Y, Z, мм: ±0, 05;
Перемещения и подачи
Рабочее перемещение по оси Х, мм: 3000;
Рабочее перемещение по оси Y, мм: 1500;
Рабочее перемещение по оси Z, мм: 100;
Скорость быстрых перемещений по осям X, Y, Z, м/мин: 50;
Рабочие ускорения: до 1g;
Линейные оси
Ось Х: сервопривод с безлюфтовым редуктором, прецизионная шестерня–рейка;
Ось Y: сервопривод с безлюфтовым редуктором, прецизионная шестерня–рейка;
Ось Z: шаговый привод с энкодером и безлюфтовым редуктором, с доп. обратной связью по слежению, прецизионная шестерня–рейка;
Комплектация базового станка и особенности конструкции
Координатный стол портального типа с рабочей зоной 1500х3000 мм;
Линейные направляющие осей X, Y, Z;
Базовые конструкции станка выполнены цельносварными с последующей фрезеровкой;
Сервоприводы с датчиками обратной связи;
Зональная система дымоудаления, контроль зоны вытяжки в соответствии с положением резака (требует ремонта)
Заменяемые воронки и ящики + чертежи для них.
Иттербиевый волоконный лазер ЛК-1000
(заменен в 2018году);
Длина волны 1070нм;
Максимальная выходная мощность излучения 1000Вт;
Источник интегрирован в основную установку;
Волоконный кабель доставки излучения;
Гарантированная наработка не менее 50 000 часов;
Система охлаждения вода/воздух CS-3600
Тип: вода/воздух;
Является частью комплекта автоматики;
Устанавливается отдельно от станка;
Лазерная оптическая головка Unimach
Электро-механический привод линзы;
Управление фокусным расстоянием из ЧПУ;
Автоматическое выставление фокуса при выборе материала из библиотеки;
Обдув защитной пластины;
Водяное охлаждение оптики;
Силовой обдув точки врезки при пробивке материала;
Интегрированный датчик системы слежения FOCUT;
Встроенный автоматический привод фокусирующей линзы;
Съёмная замена фокусирующей линзы;
Съёмная замена защитной пластины;
Диапазон регулировки фокусного расстояния: -20…+20 мм;
Изменение фокусного расстояния «на лету» (в т.ч. при прожиге);
Поддержка линз с фокусным расстоянием 150 и 200 мм.
Система ЧПУ UNIMACH
Промышленный LCD дисплей “MasterView” 19 дюймов (требует ремонта, вместо него на стойке установлен комп.монитор);
Стойка управления и контроля с Ethernet и USB выходом. Выполнена отдельной стойкой.
Функции дистанционной диагностики работы станка (путем подключения через интернет с паролем от пользователя);
Программное обеспечение UNICUT
Автоматическая обработка DXF файлов, составление, хранение программ, полноценная работа со станком;
Автоматический раскрой листа;
Контроль параметров станка, ведение журнала работы узлов;
Журнал мастера;
Таймер обслуживания с вводом пароля мастера;
Мониторинг и управление всеми узлами станка с одного рабочего места и из одной программы;
Отдельная настройка режимов прожига, гравировки и резки;
Технология FineCut;
Управление мощностью излучения в зависимости от скорости;
Библиотека материалов (актуальная, настроенная база);
Автоматическое создание программ резки;
Зоны безопасности;
Безопасные проходы;
Удобный графический интерфейс;
Таймеры обслуживания;
Статистика производства;
Журнал мастера;
Система контроля фокусного расстояния "Foсut"
Неполный подъем;
Прожиг с подскоком;
Прожиг на лету;
Автокалибровка;
Лампа-указатель работы лазерного излучателя;
Централизованная система смазки (требует ремонта, смазывается вручную)
Комплект технической документации на русском языке
Руководство по обслуживанию станка (инструкция по эксплуатации);
Система контроля фокусного расстояния "Foсut" – руководство по программированию (руководство оператора);
