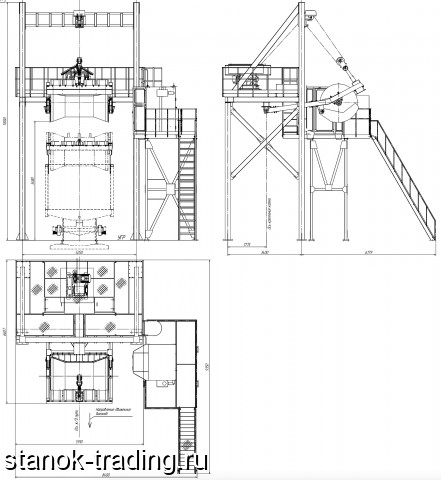

Установка уплотнения насыпного груза (УНГ) предназначена для выравнивания и уплотнения верхнего слоя сыпучих грузов в железнодорожных составах, сформированных из полувагонов грузоподъемностью до 97т, с целью сокращения потерь от выдувания, улучшения использования грузоподъёмности полувагона и предотвращения загрязнения окружающей среды. УНГ соответствует исполнению У, категории 1 по ГОСТ 15150, ГОСТ 22235-2010 «Вагоны грузовые магистральных железных дорог колеи 1520 мм. Общие требования по обеспечению сохранности при производстве погрузочно-разгрузоч ных и маневровых работ», а также ГОСТ 9238- 2013 "Габариты железнодорожного подвижного состава и приближения строений".
Комплектация
Портал
Кабина оператора
Каток с кронштейном для крепления к порталу
Стопорное устройство
Подвеска, в т.ч. канат, блок и лебедка электрическая - 1 шт.
Электрооборудование (СШ, пульт управления, датчики крайних положений катка, кабельная продукция в пределах установки, автоматическая система
позиционирования катка)
Грузоподъемность загружаемых полувагонов, т 63-97
Расчетное усилие укатки, кН 40
Максимальная скорость передвижения полувагона, м/с 0, 15*
Высота шапки угля над бортом вагона, мм 200-250
Скорость подъема/опускания катка, м/с 0, 1-0, 2
Тяговое усилие лебедки, кН 32
Скорость навивки каната, м/с 0, 3
Мощность электродвигателя подъёма, кВт 11
Тормоз, тип ТКГ200
Кратность полиспаста 2
Тип привода стопорного устройства ПВМ
Мощность привода стопорного устройства, кВт 2, 1
Установленная мощность, кВт 15
Напряжение, В 380
Степень защиты электрооборудования IP54
Масса, т, не более 20
Рабочий диапазон температур от -40°С до +40°С
