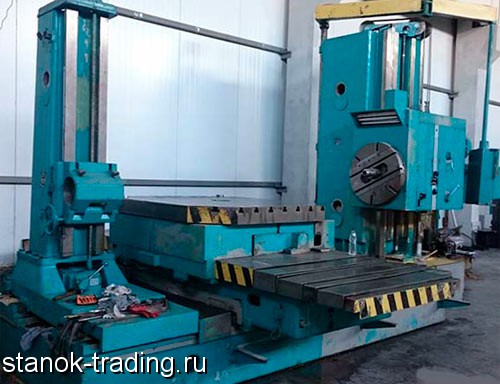

Продам Узлы для горизонтально-расточного станка модели 2Н637ГФ1 местонахождение Окский проспект, д. 66.

Узлы для станка модели 2Н637ГФ1, поставляемые за отдельную плату, могут заинтересовать, как пользователей, так и покупателей техники. В список дополнительных деталей входит задняя стойка, прямая фрезерная головка, набор закладных частей, устройство для нарезания резьбы и запасные втулки для люнета.

Задняя стойка
Салазки задней стойки
Люнет
Редуктор задней стойки
Характеристики:
• наибольший диаметр борштанги, вставляемой в подшипник люнета - 150мм.
• расстояние от торца шпинделя до торца люнета задней стойки мм: наибольшее - 3600мм. наименьшее - 1000мм.
• наибольшее перемещение люнета – 1400мм.
• наибольшее перемещение задней стойки – 1450мм.
• перемещение люнета по стойке за один оборот маховика – 0, 166мм.

Фрезерная головка:
Характеристики:
• посадочный диаметр фрезы – 128, 57/221, 44
• наружный диаметр фрезы наименьший – 250мм. наибольший – 500мм.
• вылет фрезерной головки от торца шпиндельной бабки – 440мм.
• пределы частоты вращения головки – 6, 3 - 1000 об/мин
• габаритные размеры головки длина - 390мм. ширина – 385мм. высота – 385 мм.

Угловая фрезерная головка
Характеристики:
• конус для крепления инструмента в шпинделе по ГОСТ 24644-51 – 50АT5
• степень точности конуса по ГОСТ 19860-74
• пределы частоты вращения шпинделя – 2, 4-750 об/мин.
• наибольший крутящий момент на шпинделе – 75 кгсХм.
• угол поворота головки – 360 град.
• вылет оси шпинделя от торца шпиндельной бабки- 700мм.
• габаритные размеры узла длина – 875мм. ширина - 570мм. высота – 660мм.

Съёмная планшайба
Характеристики:
• наибольший диаметр растачивания - 630мм.
• длина перемещения суппорта радиального –
• расстояние между осями пазов суппорта –
• ширина паза суппорта –
• диаметр посадочного отверстия,
• корпуса планшайбы –
• предел частоты вращения планшайбы –
• наибольшее усилие резания при обтачивании торца с радиальной подачей одно конечным резцом, закрепленным на радиальном суппорте планшайбы при расстоянии от торца планшайбы до вершины резца не более 200мм ( (при радиальном усилии подачи на резце 430 кгс) – 1560 кгс.
• габаритные размеры планшайбы диаметр х длина – 630х370 мм.

Угловая фрезерная головка
Характеристики:
• конус для крепления инструмента в шпинделе по ГОСТ 24644-51 – 50АT5
• степень точности конуса по ГОСТ 19860-74
• пределы частоты вращения шпинделя – 2, 4-750 об/мин.
• наибольший крутящий момент на шпинделе – 75 кгсХм.
• угол поворота головки – 360 град.
• вылет оси шпинделя от торца шпиндельной бабки- 700мм.
• габаритные размеры узла длина – 875мм. ширина - 570мм. высота – 660мм.

Оправки для сверления. Конус морзе No.1 (диам . 12мм).
• No.3 (диам. 24мм)
• No.4 (диам. 32мм)
• No.5 (диам. 44мм)
Оправки для установки центров. Конус морзе No.1 (диам. 12 мм)
• No.3 (диам. 24мм)
• No. 5 (диам. 44мм)
Оправки для растачивания отверстий, наименьший диам. растачивания, (диам., длина оправки)
• ф50мм., L=185 мм.
• ф40мм., L= 240 мм.
• ф40мм.. L=150 мм.
• ф50мм., L= 330 мм.
• ф100мм., L=110 мм.
• ф63 мм., L= 220 мм.
Оправка для дисковых фрез. Размеры оправок
• (ф35мм., L=230 мм.)
• (ф40мм., L=230 мм.)
• (ф55мм., L=230 мм.)
• (ф60мм., L=230 мм.)
• (ф70мм., L=160 мм.)
• (ф90мм., L=250 мм.)
Оправки для скоростных головок. Размеры оправок
• (ф90мм., L=90 мм.)
• (ф90мм., L=80 мм.)
• (ф90мм., L=220 мм.)
Встроенный механизм механического зажима инструмента
