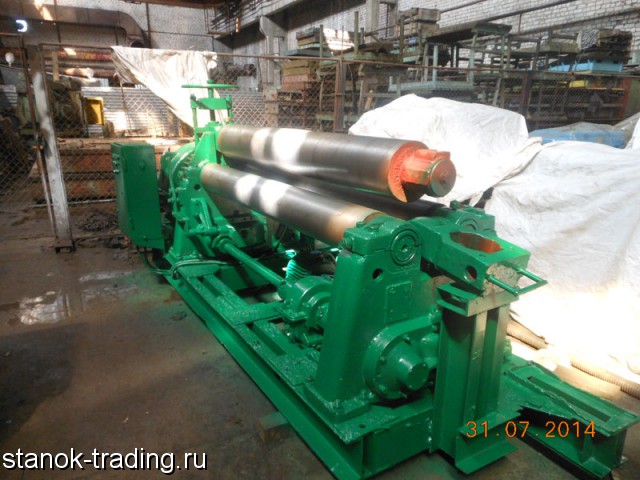

Вальцы И2222 или листогибочная машина И2222 применяется для гибки заготовок цилиндрической формы. Машина работает с листовым металлом, который в холодном состоянии имеет следующий предел текучести: Qт = 250 МПа (25 кгс/мм кв. ). Оборудование подходит для выпуска обечаек конической формы при доукомплектовании необходимым оснащением. Обработка производится посредством гибки-прокатки заготовок из листового материала через валки агрегата. На выходе изделия могут иметь вид цилиндрических обечаек с замкнутым или открытым контуром. Основная работа выполняется такими подвижными частями машины, как: боковые валки (вращаются в прямом и обратном направлениях) и верхний валок (перемещается вверх-вниз). С помощью расширения комплекта поставки дополнительным инструментом, можно значительно увеличить технические возможности агрегата и сделать его пригодным для выпуска полос и уголков, квадратов и труб, а также швеллеров. Большего удобства в обслуживание машины можно добиться, если установить средства автоматизации производства. К ним относятся: передний и приемный столы, механизмы поддержания обечайки и съема готового изделия.
Технические характеристики вальцы И2222
Наибольшая ширина изгибаемого листа, мм 2000
Наибольшая толщина изгибаемого листа, мм:
при гибке 16
при подгибке 12
Наименьший радиус гибки, мм 240
Скорость гибки нерегулируемая, м/мин 7. 5
Диаметр верхнего валка, мм 270
Удельный расход эл. энергии, кВт/ч 9, 19
Привод машины электрический
Габаритные размеры (без механизации), мм:
слева направо 4040
спереди назад 1590
высота над уровнем пола 2095
Масса машины (без механизации), кг 7200
