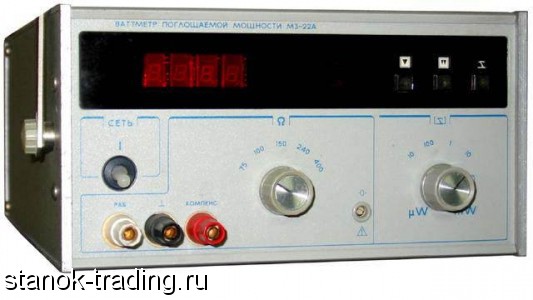

Измеритель мощности М3-22А предназначен для измерения среднего значения мощности непрерывных и импульсно-модулированных СВЧ-сигналов и коаксиальных и волноводных трактах.
Прибор М3-22А применяется для измерения выходной мощности источникав СВЧ-сигналов, аттестации термисторных приемных преобразователей СВЧ-мощности по коэффициенту преобразования и для других точных измерений СВЧ-мощности.
Индикаторный блок прибора М3-22А имеет автоматические установку нуля и выбор пределов измерения.
Основные технические характеристики прибора:
Диапазон частот: 0, 03-53, 6 ГГц.
Пределы измерения мощности: 1 мкВт-10 мВт.
Пределы допускаемой основной погрешности измерений прибором без преобразователя:
±(0, 8+0, 2 Рк /Р х ) % (10 мкВт);
±(0, 3+0, 2 Рк /Рх ) % (100 мкВт; 1 и 10 мВт).
КСВН не более 1, 7 (в зависимости от диапазона частот).
Основная погрешность измерителя мощности в зависимости от диапазона частот и предела измерения, %: б; 10; 15; 25.
Присоединительные размеры ВЧ-входа (входное сопротивление):
коаксиал: 16/7 мм (50 Ом), 16/4, 6 мм (75 Ом);
волновод: 35х15, 28х12, 23х10, 17х8, 11х5, 5, 7, 5х3, 4, 5, 2х2, 6 мм.
Потребляемая мощность: 25 В*А.
Время установления показаний для всех режимов: 20 с.
