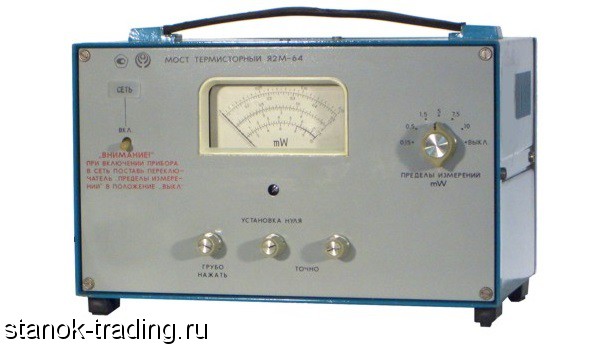

М3-28 измеряет средние значения мощности непрерывных СВЧ сигналов в коаксиальных трактах с уровнем мощности не более 10 мВт и 1 Вт.
Прибор с прямым отсчетом и автоматической балансировкой термисторного моста. Изменение величины постоянного тока, проходящего через мост, осуществляется следящей системой автоматической балансировки посредством регулируемого шунтирования моста цепью отсчетного прибора.
Кроме термисторного моста в состав ваттметра входят выносные ВЧ переключатели на СВЧ тракты 50 и 75 Ом, в которые встроены приемные термисторные преобразователи с вставками ВТК-3. Во вставках используются новые по конструкции теплосвязанные термисторы. СВЧ токи и токи замещения разделены конструктивной емкостью из тикондовой керамики. Все это позволяет значительно расширить полосу рабочих частот ваттметра. Конструкция вставки позволяет использовать ее как взаимозаменяемый элемент прибора.
Основные технические характеристики прибора:
Диапазон частот: 0, 02-5, 5 ГГц (50 Ом), 0, 02-3 ГГц (75 Ом)
Пределы измерения мощности 0, 1 - 1000 мВт
Погрешность измерения:
10% -50, 75 Ом (0, 1 - 10 мВт);
12% - 75 Ом (10-1000 мВт);
15% - с ВЧ кабелем в трактах 50 и 75 Ом
КСВН:
1, 3-1, 5 (50 Ом);
1, 7 и 2, 1 (50 Ом с ВЧ кабелем, в диапазонах 0, 02-3 ГГц и 3-5, 5 ГГц соответственно);
1, 5 (75 Ом), 1, 7 (75 Ом с ВЧ кабелем)
Рабочее сопротивление термистора 150 Ом
ВЧ тракт: 50 Ом (16/6, 95 мм), 75 Ом (16/4, 0 мм)
