Ваттметр М3-54 предназначен для измерения с высокой точностью мощности синусоидальных сигналов и среднего значения мощности импульсно-модулированных СВЧ-сигналов в коаксиальных трактах.

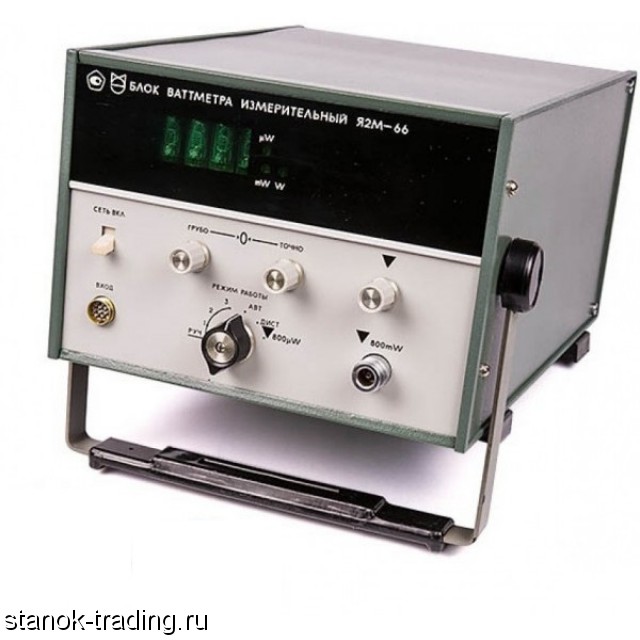

Прибор М3-54 состоит из измерительного блока Я2М-66 и выносного приемного преобразователя СВЧ-мощности. Измерительный блок с цифровой индикацией обладает высокой точностью измерений и малым дрейфом нуля.
Ваттметр М3-54 имеет выход на самописец и ЦПМ. Ценностью ваттметра М3-54 является то, что при работе в течении длительного времени нет необходимости в перекалибровке.
Управление работой ваттметра М3-54 может осуществлять полуавтоматически и дистанционно.
Ваттметр М3-54 может использоваться в составе АИС.
Основные технические характеристики прибора:
Диапазон частот: 0-17, 85 ГГц.
Пределы измерения мощности: 10-4 - 1 Вт (0, 03-0, 3-1 Вт).
Присоединительные размеры Вч-входа (входное сопротивление - коаксиал): 7/3 мм (50 Ом).
Допустимая импульсная мощность: 1, 5 кВт (tи не более 10 мкс).
