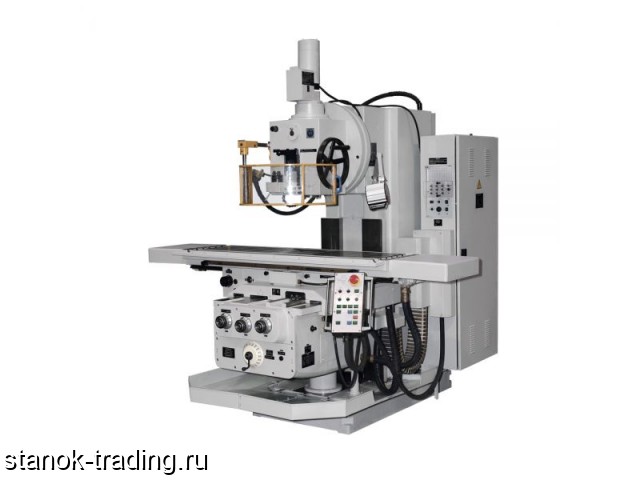

Вертикальный консольно-фрезерный станок модели FSS450MR (аналоги, производимые в СССР - 6Т13). Станки позволяют вести обработку стали, чугуна вертикально закрепленными фрезами в автоматических циклах, а именно маятниковое фрезерование, фрезерование с ускоренным перескоком, фрезерование по прямоугольному циклу в трех плоскостях. На станках данной серии шпиндельная голова поворачивается в обе стороны на 45˚, что позволяет расширить функциональность оборудования. Станки хорошо зарекомендовали себя в мелкосерийном и крупносерийном производствах. К основным достоинствам данных фрезерных станков относится простота в управлении; неприхотливость в эксплуатации; жесткость конструкции; повышенная износостойкость накладок направляющих; максимальная нагрузка на стол до 1500 кг, что позволяет вести обработку крупногабаритных деталей; наличие механизма опускания консоли исключает касание инструментом обработанной поверхности при обратном ускоренном ходе стола; Наличие механизма зажима стола при попутной подаче в продольной координате обеспечивает необходимую жесткость и исключает вибрацию; устанавливаемые ШВП позволяют достигать высокую точность перемещений, что нам и позволяет устанавливать на станки системы УЦИ и ЧПУ по желанию заказчика. Если Вас заинтересовали данные фрезерные станки, то подробно ознакомится с техническими характеристиками вы можете в приведенной таблице ниже.
Технические характеристики
Модель станка FSS450MR
Модель аналога, производимого в СНГ 6Т13
Рабочая поверхность стола, мм *специальное исполнение 400 x 1600
450 x 1800*
Количество пазов для зажима 5
Нагрузка на стол, кг 1500
Продольное перемещение стола , мм 1120
Поперечное перемещение крестового суппорта, мм 345
Вертикальное перемещение консоли, мм
*специальное исполнение 400
550*, 630*
Мощность главного привода, кВт
*специальное исполнение 11
15*
Макс. крутящий момент на шпинделе, Нм 1850
Конус инструмента 50-ISO
Диаметр переднего подшипника, мм 100
Перемещение пиноли, мм 90
Угол поворота в обе стороны , град. 45
Количество подач 18
Знаменатель геометрической прогрессии 1.25
Диапазон частот вращения, об/мин
*специальное исполнение 28 ...1400
до 2240*
