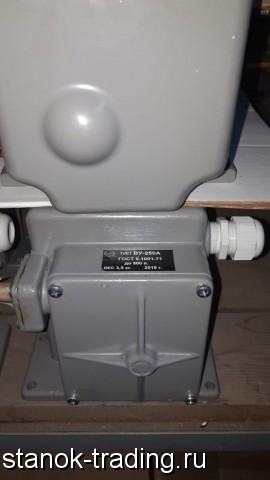

Продам Выключатели ВУ-250А из наличия по выгодным ценам
Выключатели серии ВУ-250А предназначены для коммутирования цепей управления переменного и постоянного токов. Выключатели ВУ-250А приводятся в действие вращающимися частями механизмов, с которым они связаны посредством зубчатых колес, цепей или муфт.
Исполнение выключателей ВУ-250А - защищенное.
Структура условного обозначения концевых выключателей серии ВУ-ХХХМ Х2:
• ВУ - характер привода (вращающимися частями механизмов);
• Х - количество коммутируемых цепей: 1 - одна, 2 - две;
• ХХ - передаточное число редуктора (1:50);
• А или М - индекс модернизации;
• Х2 - климатическое исполнение (У)
Напряжение работы выключателя, В не более 500
Длительный ток 20
Включаемый ток 100
Разрываемый ток при индуктивной нагрузке, А:
при постоянном токе:
110 В 2, 5
200 В 1, 6
440 В 0, 6
при переменном токе до 500 В 20
Масса выключателя, кг: 3, 5
Устройство и принцип работы выключателя ВУ-250А
В корпусе выключателя расположены с одной стороны контактная часть, с другой - редуктор.
Контактная часть состоит из изолятора с неподвижными контактами, рычага с подвижными контактами, замыкающей и размыкающей шайб с роликом. Ролик размыкающей шайбы расположен в плоскости выступа собачки, ролик замыкающей - в плоскости рычага.
Редуктор состоит из червячного вала и червячного колеса, на валу которого укреплены замыкающая и размыкающая шайбы контактной части.
