Продам Продаем Зуборезный станок мод. 5С280ПФ3 от производителя ООО "СЗТЗС" местонахождение Российская федерация, 109428, г. Москва, проспект Рязанский, дом 10, строение 18

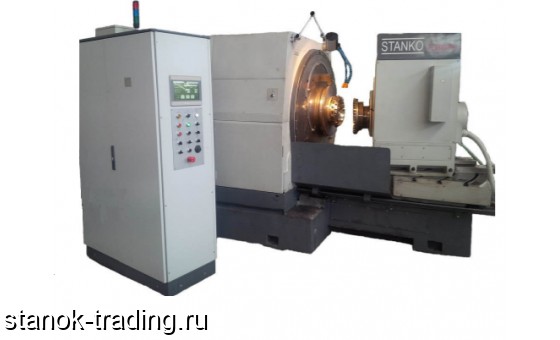

Продаем Зуборезный станок мод. 5С280ПФ3 от производителя ООО "СЗТЗС"
Станок новый, оригинальный с гарантией 12 месяцев с расширенной комплектацией. Оснащен системой управления «Сименс».
- Станок предназначен для нарезки конических колес с круговым зубом методом обкатки.
- Обрабатываемые материалы - конструкционные, нержавеющие, жаропрочные стали, алюминиевые и титановые сплавы (группы обрабатываемых материалов по ISO:P,M,S,H)
Зуборезный станок с ЧПУ
1 Технические требования
1.1 Класс точности станка по ГОСТ 9152-83 «П»
1.2 Наибольший диаметр обрабатываемых зубчатых колес 800 мм
1.3 Наибольший внешний торцевой модуль обрабатываемых зубчатых колес 16 мм
1.4 Наибольшая внешняя высота зуба обрабатываемых зубчатых колес 36 мм
1.5 Наибольшее среднее конусное расстояние обрабатываемых зубчатых колес с углом наклона средней линии зуба 30 градусов при обработке зуборезной головкой наибольшего диаметра 360 мм
1.6 Наибольшая ширина зубчатого венца нарезаемых зубчатых колес 125 мм
1.7 Число зубьев обрабатываемых зубчатых колес 5-150
1.8 Наибольшее передаточное отношение нарезаемых зубчатых колес при угле между осями 90 градусов 10:01
1.9 Наименьший угол делительного конуса обрабатываемых зубчатых колес 5
1.10 Угол установки бабки изделия
наибольший 90
наименьший 5
1.11 Расстояние от торца шпинделя бабки изделия до центра станка:
-наибольшее 600 мм
-при угле установки более 75 градусов и нулевом положении оси поворота бабки изделия – наименьшее 500 мм
-при угле установки бабки изделия менее 15 градусов 135 мм
-при нулевом положении эксцентрикового барабана и оси поворота бабки изделия 265 мм
1.12 Наибольшее гипоидное смещение, вверх/вниз (не менее) 125/125 мм
1.13 Конец шпинделя бабки изделия по ГОСТу 17547-80 153 мм
1.14 Диаметр цилиндрического отверстия шпинделя бабки изделия: на длине от торца шпинделя 630 мм 125 мм
1.15 Наибольшее смещение оси поворота бабки изделия от нулевого положения (смещение скользящей базы):
-на люльку 30 мм
-от люльку 65 мм
1.16 Наибольшая радиальная установка инструментального шпинделя относительно оси люльки не менее 320 мм
1.17 Угол установки люльки 0-360
1.18 Номинальный диаметр зуборезных головок
по ГОСТу11902-77 160, 200, 250, 315, 400, 500, (7,5 -18 ) мм
1.19 Конец инструментального шпинделя по ГОСТу 17548-83 3-1
1.20 Частота вращения инструментального шпинделя 10-172 об/мин
1.21 Угловая скорость подачи обкаткой 0,2…3 град./сек
1.22 Габаритные размеры станка (длина, ширина, высота) не более 3235х2530х2200 мм
1.23 Масса станка Не более 14000 кг
1. Станок в сборе с электрошкафом;
2. Переходные оправки и втулки для установки инструмента - 2 комплекта;
3. Приспособление для установки и крепления;
4. Масло, СОЖ на пуско-наладочные работы;
5. Зубофрезерная головка для кругового зуба.
