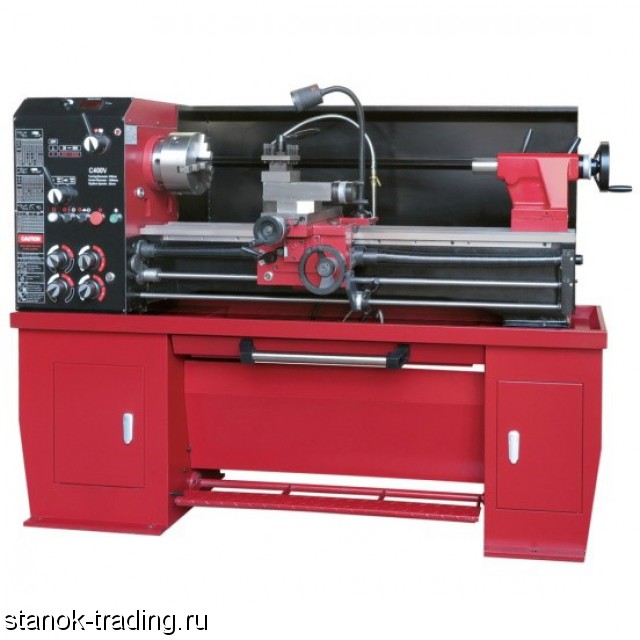

• Универсальный токарно-винторезный станок C400-1000 предназначены для выполнения различных токарных работ, нарезание метрической, модульной, дюймовой и питчевой резьбы, получение фасонной, конической и цилиндрической поверхностей, подрезание торцов, сверление, растачивание, зенкование отверстий.
• Прецизионный напольный токарный станок, изготовленный по очень высоким стандартам
• Для точной обработки используются шпинделя конические радиально упорные подшипники.
• Технические характеристики и жесткость станка позволяют полностью использовать возможности современного режущего инструмента при обработке деталей на станке.
• Способность нарезать метрическую и дюймовую резьбы
• Диаметральные резьбы DP/DP, MP/MP
• Станок C360-1000 предназначен для черновой и чистовой обработки валов, осей, барабанов, дисков из чугуна и стали в машиностроении, черной металлургии.
• Макс. скорость вращения шпинделя достигает 2000 об./мин.
Элементы Характеристики Параметр
ПРОИЗВОДИТЕЛЬНОСТЬ Диаметр обработки над станиной 400 мм
Диаметр обработки над суппортом 248 мм
Высота центров 200 мм
Расстояние между центрами 1000 мм
Ширина станины 205 мм
Длина станины 1655 мм
ПЕРЕДНЯЯ БАБКА Диаметр сквозного отверстия шпинделя 52 мм
Торец шпинделя D1-5
Размер конусного отверстия шпинделя Морзе №6 / Морзе №4
Количество скоростей 8 или 16 (опционно)
Диапазон скоростей 70-2000 об./мин. или 35-2000 об./мин.(2-х скоростной двигатель)
СУППОРТ и КАРЕТКА Ширина поперечного суппорта 140 мм
Ход поперечной каретки суппорта 208 мм
Ширина крестового суппорта 82 мм
Ход крестового суппорта 92 мм
Диаметр ходового винта 22 мм
Шаг резьбы ходового винта 2.5 мм
Диаметр подающего вала 15 мм
Макс. сечение размера резцов 16×16 мм
РЕЗЬБА и ПОДАЧА Шаг нарезания дюймовой резьбы (ниток на дюйм) 34 Nos. 4-56 TPI
Шаг нарезания метрической резьбы 26 Nos.0.4-7 мм
Шаг нарезания диаметральной резьбы 36 Nos.8-112 D.P.
Шаг нарезания модульной резьбы (червяков) 23 Nos.0.25-3 M.P.
Продольная подача при нарезании дюймовой резьбы 0.002″-0.548″/Оборот（32Nos）
Продольная подача при нарезании метрической резьбы 0.052-1.392 мм/оборот（32Nos）
Подача суппорта при нарезании дюймовой резьбы 0.0007″-0.0187″/Оборот（32Nos）
Подача суппорта при нарезании метрической резьбы 0.014-0.380 мм/оборот（32Nos）
ЗАДНЯЯ БАБКА Размер конусного отверстия задней бабки 42 мм (Морзе №4)
Ход задней бабки 114 мм (Морзе №4)
Размер конусного отверстия задней бабки Морзе №4
Установлена на 10 мм（±3/8″）
ДВИГАТЕЛЬ Мощность основного двигателя 2.2 кВт
Мощность двигателя насоса СОЖ 1/8 л/сил, 3PH
ВЕС и ГАБАРИТЫ Габаритные размеры (Д×Ш×В) 1930×800×1305 мм
Размер упаковки (Д×Ш×В) (1set/case) 1940×800×1600 мм
НЕТТО (Кг) 685 Кг
БРУТТО (Кг) 815 Кг
