Продам станок инструментальный фрезерный Opti MX4 местонахождение Москва, Стромынка, д.18

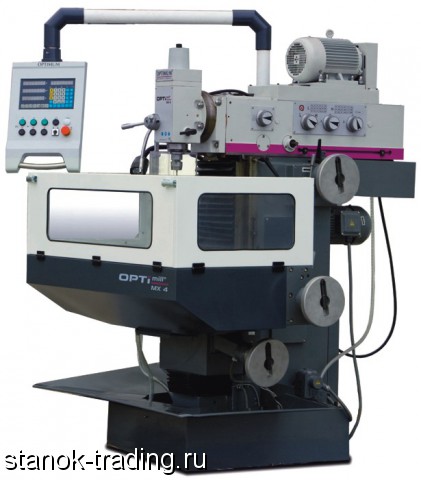

Станок инструментальный фрезерный Opti MX4
Описание:
- Инструментальный фрезерный станок с горизонтальным и вертикальным столами и УЦИ
- Жесткая массивная конструкция из высококачественного серого чугуна
- Вертикальный и горизонтальный шпиндели
- Вертикальный и горизонтальный координатные столы
- Автоматическая подача по осям X, Y, Z с быстрым ходом
- Компактная конструкция и удобное расположение всех органов управления с правой стороны станка
- Центральная система смазки направляющих
- Цифровая индикация перемещений по всем осям
- Закаленные направляющие
- Высокая жесткость и точно обработанная поверхность координатных столов
- Большеразмерные маховики с хорошо читаемыми шкалами
- Большой ход пиноли 80 мм
- Наклон вертикальной фрезерной головки влево/вправо
- Оснащен светодиодным станочным светильником Optimum
- Система подачи СОЖ со встроенным баком
- Стабильные прямоугольные направляющие по осям Y и Z
- Эргономичная поворотная панель управления OPTI
Техническое описание
Электропитание
Электропитание 380 В ~50 Гц
Общая потребляемая мощность 6 кВт
Привод шпинделя 3 кВт
Привод подачи 1, 1 кВт
Насос подачи СОЖ 90 Вт
Параметры инструмента
Максимальный диаметр рассверливания в стали 32 мм
Максимальный диаметр сверления в стали 28
Максимальный диаметр торцевой фрезы 90 мм
Максимальный диаметр концевой фрезы 20 мм
Вертикальный шпиндель
Конец вертикального шпинделя ISO 40 (DIN 2080)
Частота вращения вертикального шпинделя 40 - 2000 об/мин
Количество ступеней 18
Ход пиноли 80 мм
Вылет оси шпинделя, макс. 540 мм
Расстояние шпиндель - стол 55 - 445 мм
Наклон фрезерной головки ± 45°
Горизонтальный шпиндель
Конец горизонтального шпинделя ISO 40 (DIN 2080)
Частота вращения горизонтального шпинделя 40 - 2000 об/мин
Количество ступеней 18
Расстояние шпиндель – стол 95 - 475 мм
Горизонтальный координатный стол
Размер горизонтального стола 800 х 400 мм
Размер Т-образных пазов 14 мм
Расстояние между пазами 63 мм
Количество пазов 6
Максимальная нагрузка на стол 300 кг
Вертикальный координатный стол
Размер вертикального стола 1060 х 250 мм
Размер Т-образных пазов 14 мм
Расстояние между пазами 63 мм
Количество пазов 3
Ось Х
Перемещение (автоматическое) 500 мм
Рабочая подача 10 - 380 мм/мин
Количество скоростей 18
Быстрый ход 1200 мм/мин
Ось Y
Перемещение (автоматическое) 400 мм
Рабочая подача 10 - 380 мм/мин
Количество скоростей 18
Быстрый ход 1200 мм/мин
Ось Z
Перемещение (автоматическое) 400 мм
Рабочая подача 10 - 380 мм/мин
Количество скоростей 18
Быстрый ход 1200 мм/мин
Габаритные размеры
Длина 2190 мм
Ширина 2400 мм
Высота 1950 мм
Масса станка 1600 кг
Комплект поставки:
Горизонтальный хобот O32 мм
Переходная оправка ISO40 / МК1
Переходная оправка ISO40 / МК2
Переходная оправка ISO40 / МК3
Комплект инструмента для обслуживания
Руководство по эксплуатации на русском языке
