Продам зубофрезерный станок 53В30П с программным контролером Siemens 2017 года выпуска

Техническая часть
Наименование оборудования: Полуавтомат зубофрезерный 53В30П с программным контролером Siemens.
Страна происхождения: Россия
Год выпуска: 2017
Производитель: ООО «Рем-Строй РБ»

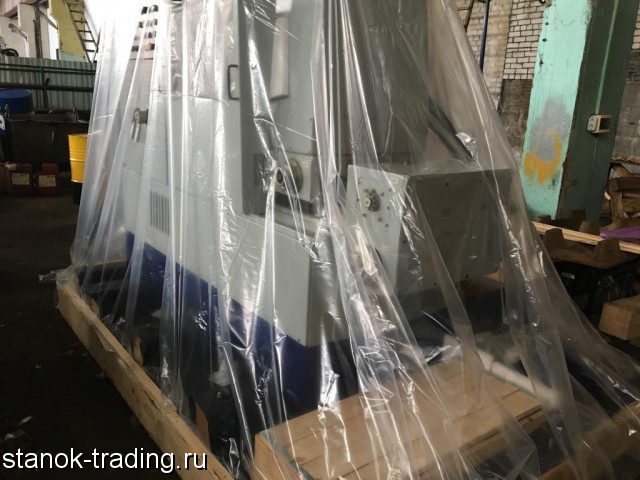

Состояние оборудования: После реновации! Под реновацией понимается: замена всех узлов, комплектующих и агрегатов станка, кроме станины. После реновации оборудование было испытано, не эксплуатировалось, находится на консервации, упаковано и готово к отгрузке. Оборудование имеет полный комплект поставки, включая техническую документацию. На оборудование распространяется гарантия 12 месяцев с даты ввода в эксплуатацию.
Место осмотра оборудования: г. Москва, Каширское шоссе д.49.
Полуавтомат зубофрезерный 53В30П с программным контролером Siemens.

Полуавтомат зубофрезерный 53В30П с программным контролером Siemens, с вертикальной осью изделия предназначен для нарезания прямозубых и косозубых зубчатых колёс, звездочек, а также для прорезания впадин на шлицевых валиках червячными фрезами методом обкатки.
Особенности
На станке можно производить получистовую обработку зубьев под последующее шевингование и окончательную обработку. Кинематическая точность станка обеспечивает обработку зубчатых колес 6-7-й степени точности по ГОСТ 1643-81.
Полуавтомат вертикальной компоновки выполнен с подвижным по горизонтальным направляющим столом. Перемещение салазок суппорта по вертикальным направляющим передней стойки обеспечивает осевую подачу. Направляющие салазок суппорта и верхнего центра выполнены охватываемыми, направляющие стола широко расставлены, задняя стойка ужесточена, что обеспечивает высокую жесткость несущей системы.
Для повышения крутильной жесткости и точности кинематических цепей главный двигатель установлен на передней стойке, дифференциал выполнен из цилиндрических колес, делительная пара имеет увеличенное (72) число зубьев. Делительная пара, шпиндели изделия и инструмента установлены на прецизионных высокоточных подшипниках качения. В качестве подпятника шпинделя изделия служит высокоточный упорный шарикоподшипник.
Направление подачи может быть встречным и попутным, выборка люфта в винте осевых подач производится автоматически.
В шпинделе стола вмонтирован гидроцилиндр зажима заготовок. С целью использования всей длины режущих кромок червячной фрезы предусмотрено ее периодическое перемещение вдоль оси (шифтинг). Полуавтомат модели 53В30П оснащен программным контроллером фирмы «Siemens». Комплекс блокировок и сигнализации дает полное представление о ходе цикла обработки детали и исключает аварийные ситуации.
Технические характеристики
НАИМЕНОВАНИЕ ПОКАЗАТЕЛЯ ЗНАЧЕНИЕ РАЗМЕРНОСТЬ
Наибольший наружный диаметр обрабатываемых колес 320 мм
Наибольший модуль обрабатываемых зубчатых колес 6 мм
Наибольший угол наклона обрабатываемых зубчатых колес От минус 60 до плюс 60 Град.
Наибольшая длина зуба обрабатываемых колес
- прямозубого 220 мм
Диаметр шпинделя изделия 250 мм
Размер конуса отверстия фрезерного шпинделя (по ГОСТ 25557-82) Морзе 5АТ7
Расстояние между осями инструмента и стола От 30 до 250 мм
Наибольшие размеры устанавливаемой червячной фрезы
- диаметр 160 мм
- длина 160 мм
Наибольшая длина вертикального перемещения суппорта 250 мм
Наибольшая длина горизонтального перемещения стола (шпинделя изделия) 250 мм
Частота вращения фрезы От 50 до 500 мин-1
Расстояние между осями инструмента и стола при нарезании прямозубных колес От 30 до 250 мм
Расстояние оси фрезы до торца стола От 160 до 410 мм
Рабочая осевая подача фрезы От 1 до 16 мм/мин
Рабочая радиальная подача фрезы От 0,63 до 7,3 мм/об.
Рабочая тангенциальныя подача фрезы От 0,26 до 2,3 мм/об.
Мощность главного привода 4,0/4,75 кВт
Габаритные размеры (с приставным оборудованием)
- длина 1300 мм
- ширина 1950 мм
- высота 2300 мм
Масса станка без приставного оборудования и принадлежностей 4550 кг
Масса станка с приставным оборудованием и принадлежностями 5100 кг
Количество управляемых координат 3 шт.
Класс точности полуавтомата по ГОСТ 8-82 П

Комплект поставки:
Согласно приложению №1 (Технический паспорт).
Коммерческая часть
Поставщик: ЗАО «ПроектМонтажИнжиниринг».
Место нахождения: г. Москва, Варшавское шоссе д.46

Стоимость: 2 500 000,00 рублей 00 коп. с учетом НДС 18%. В стоимость не включены транспортные расходы, услуги погрузки/разгрузки, страхования, ПНР/ШМР.
Срок поставки: 1 рабочий день, с момента поступления аванса на счет поставщика.
Условия доставки: Самовывоз г. Москва, Каширское шоссе 49. / DDP до склада покупателя по согласованию с покупателем, при этом стоимость услуг страхования, погрузки/разгрузки и транспортировки оплачивает покупатель.
Пуско-наладочные работы: не предусмотрены / по согласованию с покупателем.
Условия оплаты: аванс в размере 50% покупатель перечисляет на счет продавца после подписания договора, 50% оплачиваются после отгрузки со склада поставщика
